IOLAN SCS Konsolenserver
In-Band- und Out-of-Band-IT-Infrastrukturmanagement
- 8, 16, 32 oder 48 seriellen RS232 Ports
- Dual 10/100/1000 Mbit/s Ethernet Unterstützung und Redundant Path Technologie
- AAA Security und Verschlüsselung die allen Rechenzentrum Konformitäts Richtlinien entspricht
IOLAN SCS Konsolenserver haben ein fehlertolerantes Design um Downtime zu minimieren und eine Sichere Remote Device Management Leistung zu bieten. Mit eingebauter Dual Ethernet Unterstützung und Redundant Path Technologie bietet der IOLAN SCS sicheren Zugriff auf serielle Konsole Ports - welches die zuverlässigste Methode für Rechenzentrum Management ist - zum besten Preis Leistungs Verhältniss.
Vorteile der IOLAN SCS Konsolenserver:
- 400 Mhz, 750 MIPS, 32 bit Prozessor mit integriertem Hardware-Verschlüsselungsprozessor bietet die beste, derzeit erhältliche seriell-zu-Ethernet Performance
- Clustering – Ermöglicht Überblick über alle Out-of-Band-Konsolenports. Ideal für große Rechenzentren
- IP Unterstützung (IPv6) der nächsten Generation, Investitionsschutz und Netzwerk Kompatibilität
- Primäre/Backup-Host-Funktionalität ermöglicht automatische Herstellung von Verbindungen zu alternativen Hosts, falls die primäre TCP-Verbindung ausfallen sollte
- EasyPort Web – Zugriff auf serielle Konsolenports über einen Java-fähigen Internetbrowser
- DynDNS – Einfacher Konsolen-Management-Zugriff von jedem Ort über das Internet
- Java-freier Browserzugriff auf serielle Remote-Konsolenports über Telnet und SSH
- Lebenslange Gewährleistung – Der beste Investitionsschutz, den es gibt

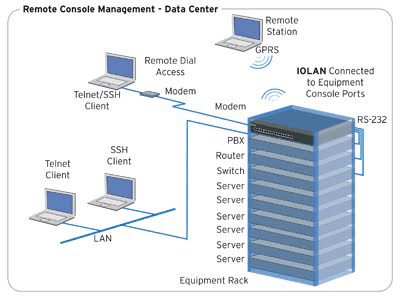

Sicherer Zugriff auf Serielle Konsolen
Der IOLAN SCS bietet Administratoren die Möglichkeit sicher auf entfernte Konsolenports an Geräten wie Telefonanlagen, Server, Router, Speichergeräte und Sicherheitsanwendungen über gesicherte Verbindungen zuzugreifen. Sensible Daten werden durch standardisierte Verschlüsselungs-Tools wie die Secure Shell (SSH) und den Secure Sockets Layer (SSL) geschützt. Dank Mechanismen wie RADIUS, TACACS+, LDAP, Kerberos, NIS und RSA Security SecurID Tokens könne nur authorisierte Nutzer auf die Server zugreifen.
Sicheres Management von seriellen Konsolen (Sichere Anbindung von seriellen Geräten an das Ethernet ODER Sichere Serielle Konnektivität) Durch den Einsatz von modernen Verschlüsselungs-Technologien, schützt der IOLAN-Server sensible und vertrauliche Daten (z.B. von einem Kreditkarten-Leser) während der Übertragung über das offene Internet oder das Intranet. Durch die Implementierung der gängigen Verschlüsselöungs-Standards wie AES, 3DES, RC4, RC2 ud CAST128 ist die reibungslose Kommunikation mit anderen Geräten garantiert.
Der IPSec-Standard gilt als sicherste Methode für die Kommunikation mit entfernten privaten Netzen über das Internet und ermöglicht eine robuste Authentifizierung und Verschlüsselung von IP-Paketen auf der Vermittlungsschicht des OSI-Modells. Als Standard ist er aufgrund seiner Flexibilität und der Fähigkeit, den Einsatz der richtigen Lösung für eine bestimmte Anwendung zu ermöglichen, ideal für die Interoperation von Systemen mehrerer Anbieter in einem Netzwerk.
Hohe Verfügbarkeit
Der IOLAN SCS hat eingebaute fehlertolerante Fähigkeiten um wichtige, missionskritische Geräte zu verwalten. Doppelte Ethernet-Schnittstellen am IOLAN SCS ermöglichen redundante Netzwerk-Pfade. Doppelte Stromversorgung stellt sicher, daß der IOLAN SCS Server läuft, falls die primäre Stromversorgung ausfällt.
Die Perle SCS Konsolenserver sind mit stabilen 15kV Überspannungsschutz ausgestattet um einen zuverlässigen Einsatz zu ermöglichen.
Fortschrittliche IP-Technologie
Der IPv6 Standard findet in der Industrie immer größere Verbreitung. Die IOLAN-Reihe von Perle bietet dank der vollen Konformität zum IPv6-Standard Firmenkunden unübertroffenen Investitionsschutz.
Der Bedarf für IPv6 (welches vom Adress-Schema mit IPv4 kompatibel ist) wird weitgehend durch das Wachstum von IP-Addressen getrieben. Mit der Integration und dem Rollout von fortgeschrittlichen Mobilfunknetzen, wird eine robuste Methode benötigt, um eine schnelle Inbetriebnahme einer großen Anzahl von neuen IP-adressierbaren Geräten zu bewältigen. Das US-Verteidigungsministerium spezifiziert, daß alle zu beschaffenden EDV-Investitionen IPv6 konform sein müssen. Zudem bieten alle gängigen Betriebssysteme wie Linux, UNIX, Windows Solaris und auch Router bereits volle IPv6 Unterstützung.
Daher ist es wichtig, daß Endkunden und System-Integratoren nur Geräte einkaufen, die IPv6 unterstützen. Unsere IOLAN-Reihe mit eingebauter IPv6 Unterstützung ist daher die beste Wahl um serielle Geräte an das Ethernet anzubinden.
Lebenslange Garantie
Alle IOLAN SCS Modelle haben Perles lebenslange Gewährleistung und werden vom besten Support und Service unterstützt. Seit 1976 liefert Perle Netzwerkprodukte, die die höchsten Ansprüche an Zuverlässigkeit, Leistung und Qualität befriedigen.
Software Features - IOLAN SCSC Konsolenserver
Serial Port Access
- Connect directly using Telnet / SSH by port and IP address
- Connect with EasyPort menu by Telnet / SSH
- Use an internet browser to access with HTTP or secure HTTPS via EasyPort Web menu
- Java-free browser access to remote serial console ports via Telnet and SSH
- Ports can be assigned a specific IP address ( aliasing )
- Multisession capability enables multiple users to access ports simultaneously
- Multihost access enables multiple hosts/servers to share serial ports
Accessibility
- In-band ( ethernet ) and out-of-band ( dial-up modem ) support
- Dynamic DNS enables users to find a console server from anywhere on the Internet
- Domain name control through DHCP option 81
- IPV6 and IPV4 addressing support
Availability
Primary/Backup host functionality enables automatic connections to alternate host(s)
Security
- SSH v1 and v2
- PCI DSS Compliance: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0
- SSL Server and SSL client mode capability
- SSL Peer authentication
- IPSec VPN : NAT Traversal, ESP authentication protocol
- SSH ciphers: AES-CTR, AES-GCM and ChaCha20-poly1305
- SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384
- Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
- Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96
- Key exchange: RSA, EDH-RSA, EDH-DSS, ADH
- X.509 Certificate verification: RSA, DSA
- Certificate authority (CA) list
- Local database
- RADIUS Authentication, Authorization and Accounting
- TACACS+ Authentication, Authorization and Accounting
- LDAP, NIS, Kerberos Authentication
- RSA SecureID-agent or via RADIUS Authentication
- SNMP v3 Authentication and Encryption support
- IP Address filtering
- Disable unused daemons
- Active Directory via LDAP
Terminal Server
- Telnet
- SSH v1 and v2
- Rlogin
- Auto session login
- LPD, RCP printer
- MOTD - Message of the day
Serial machine to Ethernet
- Tunnel raw serial data across Ethernet - clear or encrypted
- Raw serial data over TCP/IP
- Raw serial data over UDP
- Serial data control of packetized data
- Share serial ports with multiple hosts/servers
- Virtual modem simulates a modem connection - assign IP address by AT phone number
- Virtual modem data can be sent over the Ethernet link with or without SSL encryption
- TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO HP UX, NCR UNIX and AIX. Perle supports the most comprehensive driver set in the industry. For a complete list of all the latest drivers click here
- TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity
- RFC 2217 standard for transport of serial data and RS232 control signals
- Customizable or fixed serial baud rates
- Plug-ins allow customer or Perle provided plug-ins for special applications
- Software Development Kit ( SDK ) available
- Serial encapsulation of industrial protocols such as ModBus, DNP3 and IEC-870-5-101
- ModBus TCP gateway enables serial Modbus ASCII/RTU device connection to ModBus TCP
- Data logging will store serial data received when no active TCP session and forward to network peer once session re-established - 32K bytes circular per port
Console Management
- Sun / Oracle Solaris Break Safe
- Local port buffer viewing - 256K bytes per port
- External port buffering via NFS, encrypted NFS and Syslog
- Event notification
- Clustering - central console server enables access ports across multiple console servers
- Windows Server 2003/2008 EMS - SAC support GUI access to text-based Special Administrative Console
Remote Access
Dial, direct serial
PPP, PAP/CHAP, SLIP
HTTP tunneling enables firewall-safe access to remote serial devices across the internet
Automatic DNS Update
Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details
- Microsoft L2TP/IPSEC VPN client ( native to Windows XP)
- Microsoft IPSEC VPN Client ( native to Windows Vista )
- Cisco routers with IPSEC VPN feature set
- Perle IOLAN SDS/STS and SCS models
OA&M ( Operations, Administration and Management )
- SNMP V3 - read and write, Perle MIB
- Syslog
- Perle Device Manager - Windows based utility for large scale deployments
- Configurable default configuration
- Installation Wizard
- Set a Personalized Factory Default for your IOLANs
Protocols
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP
Hardware Specifications - IOLAN SCSC Console Server AC Power Models
CPU
Processor
MPC8349E, 400 Mhz, 750 MIPS
Memory
RAM
SCS8C
64
SCS8C DAC
64
SCS16C & SCS16C-DSFP
64
SCS16C DAC & SCS16C-DSFP DAC
64
SCS32C
128
SCS32C DAC
128
SCS48C
128
SCS48C DAC
128
Flash
SCS8C
16
SCS8C DAC
16
SCS16C & SCS16C-DSFP
16
SCS16C DAC & SCS16C-DSFP DAC
16
SCS32C
16
SCS32C DAC
16
SCS48C
16
SCS48C DAC
16
Interface Ports
Number of Serial Ports
SCS8C
8
SCS8C DAC
8
SCS16C & SCS16C-DSFP
16
SCS16C DAC & SCS16C-DSFP DAC
16
SCS32C
32
SCS32C DAC
32
SCS48C
48
SCS48C DAC
48
Serial Port Interface
RS232 DTE on RJ45
Sun / Solaris
Sun / Oracle ‘Solaris' Safe - no break signal
sent during power cycle causing costly server re-boots or downtime
Serial Port Speeds
50bps to 230Kbps with customizable baud rate support
Data Bits
Configurable for 5,6,7 or 8-bit protocol support
Use TruePort to transparently pass 9-bit serial data
Parity
Odd, Even, Mark, Space, None
Flow Control
Hardware, Software, Both, None
Serial Port Protection
15Kv Electrostatic Discharge Protection (ESD)
Local Console Ports
RS232 on RJ45 with DB9 adapter (provided)
Network
SCS8C
Dual 10/100/1000 Ethernet RJ45
SCS8C DAC
Dual 10/100/1000 Ethernet RJ45
SCS16C & SCS16C-DSFP
Dual SFP Slots for Copper or Fiber Network Connection
SCS16C DAC & SCS16C-DSFP DAC
Dual SFP Slots for Copper or Fiber Network Connection
SCS32C
Dual 10/100/1000 Ethernet RJ45
SCS32C DAC
Dual 10/100/1000 Ethernet RJ45
SCS48C
Dual 10/100/1000 Ethernet RJ45
SCS48C DAC
Dual 10/100/1000 Ethernet RJ45
Software selectable Ethernet speed 10/100/1000, Auto
Software selectable Half/Full/Auto duplex
Ethernet Isolation
1.5Kv Magnetic Isolation
Fiber Support
Dual SFP slots are available on the SCS16C-DSFP model. For all other models, Perle supports 3rd party Gigabit Fiber Cards via the standard PCI Interface Slot.
Power
Redundant Power
SCS8C
SCS8C DAC
Dual power supply
SCS16C & SCS16C-DSFP
SCS16C DAC & SCS16C-DSFP DAC
Dual power supply
SCS32C
SCS32C DAC
Dual power supply
SCS48C
SCS48C DAC
Dual power supply
Power Supply
- USA models - IEC320-C13 to NEMA 5-15P line cord
- UK models - IEC320-C13 to BS1363 line cord
- EU models - IEC320-C13 to CEE 7/7 Schuko
- South Africa Models - IEC320-C13 to BS546 line cord
- Australia models - IEC320-C13 to AS3112 line cord
Nominal Input Voltage
110/230v AC
Input Voltage Range
100-240v AC
AC Input Frequency
47-63Hz
Current Consumption @ 100v (Amps)
SCS8C
0.17
SCS8C DAC
0.20
SCS16C & SCS16C-DSFP
0.18
SCS16C DAC & SCS16C-DSFP DAC
0.21
SCS32C
0.19
SCS32C DAC
0.22
SCS48C
0.20
SCS48C DAC
0.23
Current Consumption @ 240v (Amps)
SCS8C
0.07
SCS8C DAC
0.08
SCS16C & SCS16C-DSFP
0.08
SCS16C DAC & SCS16C-DSFP DAC
0.09
SCS32C
0.08
SCS32C DAC
0.09
SCS48C
0.08
SCS48C DAC
0.09
Typical Power Consumption (Watts)
SCS8C
17
SCS8C DAC
19.5
SCS16C & SCS16C-DSFP
18
SCS16C DAC & SCS16C-DSFP DAC
20.5
SCS32C
19
SCS32C DAC
21.5
SCS48C
20
SCS48C DAC
22.5
Power Line Protection
Fast transients: 1 KV (EN61000-4-4 Criteria B)
Surge: 2KV (EN61000-4-5 common mode), 1KV (EN61000-4-5 differential and common modes)
Indicators
LEDs
- Power
- System Ready
- Network Link activity
- Serial: Transmit and Receive data per port
Environmental Specifications
Heat Output (BTU/HR)
SCS8C
58
SCS8C DAC
67
SCS16C & SCS16C-DSFP
62
SCS16C DAC & SCS16C-DSFP DAC
70
SCS32C
65
SCS32C DAC
74
SCS48C
69
SCS48C DAC
77
MTBF (Hours)
SCS8C
130539 Hours
SCS8C DAC
99587 Hours
SCS16C & SCS16C-DSFP
122926 Hours
SCS16C DAC & SCS16C-DSFP DAC
95094 Hours
SCS32C
111053 Hours
SCS32C DAC
87829 Hours
SCS48C
115980 Hours
SCS48C DAC
90884 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Operating Temperature
0°C to 55°C, 32°F to 131°F
Storage Temperature
-40°C to 85°C, -40°F to 185°F
Humidity
5 to 95% (non condensing) for both storage and operation.
Case
SECC Zinc plated sheet metal (1 mm)
Ingress Protection Rating
IP30
Mounting
1U - 19' rack, front and rear mounting hardware included
Product Dimensions
Weight
SCS8C
3.0 kg
SCS8C DAC
3.2 kg
SCS16C & SCS16C-DSFP
3.1 kg
SCS16C DAC & SCS16C-DSFP DAC
3.4 kg
SCS32C
3.2 kg
SCS32C DAC
3.5 kg
SCS48C
3.5 kg
SCS48C DAC
3.6 kg
Dimensions
1U Rack form factor - 26.4 x 43.4 x 4.4 (cm), 10.38 x 17.1 x 1.75 (in)
Packaging
Shipping Dimensions
59 x 36 x 9cm
Shipping Weight
SCS8C
4.0 kg
SCS8C DAC
4.2 kg
SCS16C & SCS16C-DSFP
4.2 kg
SCS16C DAC & SCS16C-DSFP DAC
4.4 kg
SCS32C
4.4 kg
SCS32C DAC
4.8 kg
SCS48C
4.5 kg
SCS48C DAC
4.9 kg
Regulatory Approvals
Emissions
- FCC Part 15, Subpart B, Class A
- CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class A
- ICES-003, Issue 4, February 2004 (Canada)
- CISPR 32:2015/EN 55032:2015 (Class A)
- EN55011 (CISPR11)
- EN61000-3-2 : 2010, Limits for Harmonic Current Emissions
- EN61000-3-3 : 2010, Limits of Voltage Fluctuations and Flicker
Immunity
- CISPR 35/EN 55035
- EN61000-4-2: Electrostatic Discharge
- EN61000-4-3: RF Electromagnetic Field Modulated
- EN61000-4-4: Fast Transients
- EN61000-4-5: Surge
- EN61000-4-6: RF Continuous Conducted
- EN61000-4-8: Power-Frequency Magnetic Field
- EN61000-4-11: Voltage Dips and Voltage Interruptions
Safety
- UL/EN/IEC 62368-1
- CAN/CSA C22.2 No. 62368-1
- IEC 60950-1(ed 2); am1, am2 and
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
- CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1,
- First Edition April 1st 2003 (Recognized Component)
Other
- Reach, RoHS and WEEE Compliant
Directive 2011/65/EU restriction of the use of certain hazardous substances in electrical and electronic equipment and meets the following standard:: EN 50581:2012
- CCATS - G168387
- ECCN - 5A992
- HTSUS Number: 8517.62.0020
- Perle Limited Lifetime Warranty
IOLAN SCSC RJ45 Serial Connector Pinout
Pinout
1
2
3
4
5
6
7
8
Direction
out
out
out
N/A
N/A
in
in
in
EIA-232
RTS
DTR
TxD
GND
GND
RxD
DSR/DCD
CTS
Application Diagrams
TCP
RAW-TCP-Sockets
Eine Raw-TCP-Socket-Verbindung, die vom Seriell Ethernet Gerät oder vom entfernten Host/Server initiiert werden kann. Das kann entweder auf Punkt-zu-Punkt-Basis oder gemeinsam erfolgen, d. h. ein serielles Gerät kann von mehreren Geräten gemeinsam verwendet werden. TCP-Sitzungen können entweder von der TCP-Server-Anwendung oder vom Perle IOLAN Seriell-zu-Ethernet-Adapter gestartet werden.
UDP
Raw-UDP-Sockets
Für den Einsatz in UDP-gestützten Anwendungen können Perle IOLANs die Daten serieller Geräte zum Transport mit UDP-Paketen entweder auf Punkt-zu-Punkt-Basis oder zur gemeinsamen Benutzung durch mehrere Geräte konvertieren.
Konsolenmanagement
Konsolenmanagement
Für den Zugang zu entfernten Konsolen-Ports bei Routern, Switches usw. ermöglichen die Perle IOLANs den Administratoren, Über ein In-Band-Reverse-Telnet/SSH oder Out-of-Band durch DFÜ-Modems sicher auf die RS232-Ports zuzugreifen. Es sind IOLAN-Modelle von Perle mit integrierten Modems erhältlich.
COM/TTY
Anschluss seriell-gestützter Anwendungen mit COM/TTY-Port-Treiber
Serielle Ports können über virtuelle COM-Ports an Netzwerkserver oder Workstations angeschlossen werden, auf denen die TruePort-Software von Perle ausgeführt wird. Sitzungen können entweder vom Perle IOLAN oder von TruePort gestartet werden.
Tunneling
Serielles Tunneling zwischen zwei seriellen Geräten
Serielles Tunneling ermöglicht es Ihnen, eine Ethernet-Verbindung zu einem seriellen Port von einem IOLAN zum anderen IOLAN herzustellen. Beide seriellen Ports der IOLANs müssen für das serielle Tunneling konfiguriert werden (normalerweise wird ein serieller Port als Tunnel-Server und der andere serielle Port als Tunnel-Client konfiguriert).
Virtuelles Modem
Virtuelles Modem
Vmodem ermöglicht es dem Perle IOLAN, eine Modemverbindung zu simulieren. Nach dem Anschluss an den IOLAN wird eine Modemverbindung initiiert, und der IOLAN startet eine TCP-Verbindung zu einem anderen IOLAN, der mit dem seriellen Port eines virtuellen Modems konfiguriert wurde, oder zu einem Host, auf dem eine TCP-Anwendung ausgeführt wird.
Klicken Sie eine Artikelnummer um Bestellinformationen einzusehen.
Produktbild
Beschreibung
Netzkabel & Artikelnummer
IOLAN SCS48C - 48 x RJ45 serial ports, single AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS48C DAC - 48 x RJ45 serial ports, Dual AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS32C - 32 x RJ45 serial ports, Single AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS32C DAC - 32 x RJ45 serial ports, Dual AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS16C - 16 x RJ45 serial ports, Single AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS16C-DSFP Secure Console Server,16 x RJ45 connectors with Sun/Cisco pinout, RS232 interface, Dual SFP , PCI slot for V.92 modem card, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD.
IOLAN SCS16C DAC - 16 x RJ45 serial ports, Dual AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS16C-DSFP DAC Secure Console Server: 16 x RJ45 connectors with Sun/Cisco pinout, Dual AC power, RS232 interface, Dual SFP , PCI slot for V.92 modem card, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD
IOLAN SCS8C - 8 x RJ45 serial ports, Single AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS8C DAC - 8 x RJ45 serial ports, Dual AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
Verwandtes Zubehör
