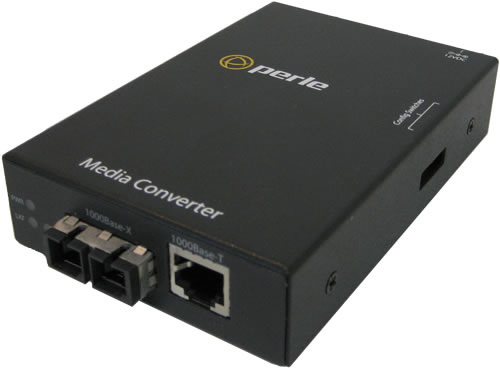

S-1110 Media- & Rate-Konverter

10/100/1000Base-T zu 1000Base-X

10/100/1000-Medienkonverter
  • 10/100/1000 Kupfer zu 1G LWL Medienkonverter
  • Anschluss von 10/100-Geräten an Gigabit-Backbone
  • Zweiader-LWL-ST/SC/LC- oder Einader-LWL-SC-Anschlüsse
  • Netzwerkdistanzen bis zu 160 km
  • Features: Smart Link-Pass-Through,
    Fiber Fault Alert, Auto-MDIX und Loopback
Angebot
  • Übersicht
  • Hardwaredaten
  • LWL Spezifikationen
  • Anwendungen
  • Dokumentation
  • Bestelldetails

S-1110 Media- und Rate-Konverter verbinden Kupfer transparent mit Multimode- oder Singlemode-LWL. Sie erkennen automatisch, ob die Kupferportgeschwindigkeit 10 Mbit/s, 100 Mbit/s oder 1G beträgt, und führen eine Ratenkonvertierung in 1G durch, wenn die LWL-Portgeschwindigkeit unterschiedlich ist. Diese 10/100/1000 Ethernet-Gigabit-LWL-Konverter bieten einen wirtschaftlichen Weg, um die Entfernung eines vorhandenen Netzwerks, die Lebensdauer von Geräten ohne LWL oder die Entfernung zwischen zwei Geräten zu verlängern. S-1110 Medienkonverter sind auch mit Unterstützung für Power over Ethernet (PoE) und erweiterte Temperaturbereiche erhältlich.

Mit den erweiterten Perle-Funktionen wie Autonegotiation, Auto-MDIX, Link-Pass-Through, Fiber Fault Alert und Loopback können Netzwerkadministratoren "alles sehen". Dadurch ist eine effizientere Fehlerbehebung möglich und weniger Wartungsarbeit vor Ort notwendig. Diese Kosten und Zeit sparenden Funktionen sowie eine lebenslange Garantie und kostenloser technischer Support weltweit machen die 10/100/1000 Ethernet Konverter von Perle zur besten Wahl für IT-Profis.

10/100/1000 Media- und Rate-Konverter Features

Auto-Negotiation (802.3ab) Der Medienkonverter unterstützt Autonegotiation. Die 1000Base-X-gf-Schnittstelle verhandelt gemäß 802.3 Klausel 37. Die 10/100/1000Base-T-Schnittstelle verhandelt gemäß 802.3 Klausel 28 und 40. Die 1000Base-X-Schnittstelle stellt eine Verbindung zum Partner her, wenn der höchste gemeinsame Denominator (HCD) erreicht ist und das Kupferkabel eine Verbindung zum Partner hergestellt hat. Die 1000Base-X-Schnittstelle durchläuft die Negotiation und übermittelt dabei den Remote-Offline-Fehler (sofern dies über die Switch-Einstellung aktiviert ist), bis das Kupferkabel-Uplink hergestellt wurde und die HCDs übereinstimmen.

Der Medienkonverter unterstützt Auto-Negotiation von Full-Duplex, Remote Fault, Full Duplex Pause, Asymetric Pause und Auto MDI-X.
Auto-MDIX Auto-MDIX (Automatic Medium-Dependant Interface Crossover) erkennt die Signale an der Kupfer-Ethernet-Schnittstelle, um zu bestimmen, welcher Kabeltyp angeschlossen ist (Straight-Through oder Crossover), und konfiguriert die Verbindung automatisch, wenn diese Funktion aktiviert ist. Der Medienkonverter kann auch Leitungen ausgleichen, die in einem Paar ausgetauscht wurden.

Der LWL Medienkonverter kann bis zu 120 ns Verzögerungs-Skew zwischen den 1000Base-T ausgleichen.
Smart Link Pass-Through Wenn der Switch für den Link Mode in den Smart Link-Pass-Through-Modus gesetzt wird, gibt der Kupfer-Ethernet-Port den Status des 1000Base-X-Medienkonverterports wieder. Die Verwendung dieser Funktion ist unabhängig davon, ob die Faser-Autonegotiation aktiviert oder deaktiviert ist.
Fiber Fault Alert Mit dem Fiber Fault Alert wird der Status des 1000Base-X-Receivers an den 1000Base-X-Transmitter übergeben. So wird das an die 1000Base-X-Schnittstelle des Medienkonverters angeschlossene Partnergerät über den Fehler benachrichtigt. Wenn der 1000Base-X-Transmitter als Folge dieses Fehler aus ist, wird er in regelmäßigen Abständen eingeschaltet, damit der Fehlerzustand behoben werden kann, falls das Partnergerät an der 1000Base-X-Schnittstelle eine ähnliche Technik verwendet. Auf diese Weise werden Lockouts verhindert, die bei einigen Medienkonvertern auftreten. Gilt nur, wenn die Faser-Autonegotiation deaktiviert ist.
Pause (IEEE 802.3x) Pause-Signalisierung ist eine IEEE-Funktion, die die Datenübertragung zwischen zwei Geräten zeitweilig aussetzt, falls eines der Geräte überlastet ist. Der Fast-Ethernet-Medienkonverter unterstützt die Pause-Negotiation für die 10/100/1000Base-T-LWL Verbindung und die 1000Base-X-LWL Verbindung.
Duplex Es werden Voll- und Halbduplexbetrieb unterstützt.
Jumbo-Pakete Transparent für Jumbo-Pakete bis 10 KB.
VLAN Für VLAN-getaggte Pakete transparent.
Remote-Loopback An der 1000Base-X-Glasfaserschnittstelle kann ein Loopback ausgeführt werden.

Nicht das, was Sie suchen? Alle LWL Medienkonverter von Perle anzeigen.
Benötigen Sie Hilfe? Kontakt zu Perle.

Hardware Specifications

Power
Input Supply Voltage 6 - 30 vDC, unregulated (12 vDC Nominal)
Current 175 mA
Power Consumption 2.1 watts
Power Connector 5.5mm x 9.5mm x 2.1mm barrel socket
Power Adapter
Universal AC/DC adapter 100-240v AC, regulated DC adapter included
Indicators
Power / TST This green LED is turned on when power is applied to the media converter. Otherwise it is off. The LED will blink when in Loopback test mode.
Fiber link on / Receive activity (LKF) This green LED is operational only when power is applied. The LED is on when the 1000Base-X link is on and flashes with a 50% duty cycle when data is received.
Copper link on / Receive activity (LKC) This green LED is operational only when power is applied. The LED is on when the 10/100/1000Base-T link is on and flashes with a 50% duty cycle when data is received.
Fiber Duplex (FDF) This green LED is operational only when power is applied. The LED is on when the 10/100/1000Base-X link is operatinal in full duplex mode. The LED is off when in half duplex.
Copper Duplex (FDC) This green LED is operational only when power is applied. The LED is on when the 10/100/1000Base-T link is operatinal in full duplex mode. The LED is off when in half duplex.
10/100/1000 Speed This multi-color LED is operational only when power is applied. The LED is green when the speed of the copper ethernet port is running at 1000 Mbps. The LED is orange when the speed of the copper Ethernet port is running at 100 Mbps. The LED is off when in 10 Mbps.
Switches - accessible through a side opening in the chassis
Auto-Negotiation (802.3u) Enabled (Default) - The media converter uses 802.3u Auto-negotiation on the 10/100/1000Base-T interface. It is set to advertise full duplex, half duplex, pause and remote fault capabilities.

Disabled - The media converter sets the port according to the position of the speed and duplex switches.

Link Mode Link Mode provides a transparency to the state of the copper link allowing for simplified trouble shooting from the devices connected to the media converter.

Normal (Default – Up)
With Fiber Auto Negotiation enabled when the copper link goes down the 1000Base-X link is brought down. The 1000Base-X link will advertise Remote Fault (Link Fault).

With Fiber Auto Negotiation disabled the state of the copper link has no effect on the 1000Base-X link.

Smart Link Pass Through (Down)
With Fiber Auto Negotiation enabled the behavior is as follows. When the copper link goes down the 1000Base-X link is brought down. The 1000Base-X link will advertise Remote Fault (Link Fault). When Remote Fault (Link Fault) is received on the 1000Base-X interface the copper transmitter will be turned off. When the copper receiver is off the 1000Base-X transmitter will be turned off. When the 1000Base-X receiver goes off the copper transmitter will be turned off.

With Fiber Auto-Negotiation disabled the behavior is as follows. When the copper receiver is off the 1000Base-X transmitter will be turned off. When the 1000Base-X receiver goes off the copper transmitter will be turned off.

Fiber Fault Alert The Fiber Fault Alert switch has meaning when Auto-Negotiation is disabled

Enabled (Default - Up)
When the 1000Base-X receiver is off the 1000Base-X transmitter is turned off. Periodically the 1000Base-X receiver will be turned on for a short period to allow the condition to clear if the 1000Base-X link partner is using a similar feature.

Disabled (Down)

Remote Loopback The media converter can perform a loopback on the 1000Base-X fiber interface.

Disabled (Default - Up)

Enabled - The 1000Base-X receiver is looped to the 1000Base-X transmitter. The copper transmitter is taken off the interface.

Auto-MDIX
(Internal Strap)
If Auto-Negotiation (802.3u) is enabled, the media converter determines the current cable pinout to use on the copper interface. If Auto-Negotiation (802.3u) is disabled the Media converter will use the RX Energy method on the copper interface to set the port MDI or MDIX whichever is appropriate.

Enabled (Default) - Either a straight-through or crossover type cable can be used to connect the media converter to the device on the other end of the cable.

Disabled - If the partner device on the other end of the cable does not have the Auto-MDIX feature a specific cable, either a straight-through or crossover will be required to ensure that the media converter's transmitter and the partner devices transmitter are connected to the others receiver. The Media converter's 100Base-TX port is configured as MDI-X with this switch setting.

Speed Copper 100 (Default)
10
Duplex Copper Full (Default)
Half
Duplex Fiber Full (Default)
Half
Connectors
10/100/1000Base-T RJ45 connector
2 pair CAT5, EIA/TIA 568A/B or better cable for 10/100.
4 pair CAT5 UTP cable for Gigabit.
Magnetic Isolation 1.5kv
Filtering
Filtering 1024 MAC Addresses
Frame Specifications
Buffer 1000 Kbits frame buffer memory
Size Maximum frame size of 10,240 bytes -- Gigabit
Maximum frame size of 2048 bytes -- Fast Ethernet
Environmental Specifications
Operating Temperature 0 C to 50 C (32 F to 122 F)
Storage Temperature minimum range of -25 C to 70 C (-13 F to 158 F)
Operating Humidity 5% to 90% non-condensing
Storage Humidity 5% to 95% non-condensing
Operating Altitude Up to 3,048 meters (10,000 feet)
Heat Output
(BTU/HR)
7.2
MTBF (Hours) Without power adaptor: 598,000
With power adaptor: 334,000
Calculation model based on MIL-HDBK-217-FN2 @ 30 °C
Chassis Metal with an IP20 ingress protection rating
Mounting
Din Rail Kit Optional
Rack Mount Kit Optional
Product Weight and Dimensions
Weight 0.3 kg, 0.66 lbs
Dimensions 120 x 80 x 26 mm, 4.7 x 3.1 x 1.0 inches
Packaging
Shipping Weight 0.55 kg, 1.2 lbs
Shipping Dimensions 170 x 280 x 70 mm, 6.7 x 10.2 x 2.8 inches
Regulatory Approvals
Emissions FCC Part 15 Class A, EN55022 Class A
CISPR 22 Class A
CISPR 32:2015/EN 55032:2015 (Class A)
CISPR 24:2010/EN 55024:2010
EN61000-3-2
Immunity EN55024
Electrical Safety UL/EN/IEC 62368-1
CAN/CSA C22.2 No. 62368-1
UL 60950-1
IEC 60950-1(ed 2); am1, am2
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
CE
Laser Safety EN 60825-1
Fiber optic transmitters on this device meet Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards and comply with 21CFR1040.10 and 21CFR1040.11.
Environmental Reach, RoHS and WEEE Compliant
Other ECCN: 5A991
HTSUS Number: 8517.62.0020
Perle Limited Lifetime Warranty
Anschluss von 10/100-Geräten an ein Gigabit-Backbone

Schließen Sie 10/100-Geräte an ein Gigabit-Backbone an
An einen 10/100-Ethernet-Switch angeschlossene Geräte können durch die 10/100/1000-Medienkonverter mit einem Gigabit-Backbone verbunden werden.

Anschluss von 10/100-Geräten an ein Gigabit-Backbone
Single Mode / Single Fiber

Verbindung von Kupferports über ein Single Fiber Strand oder Einfaserkabel (sog. "bidirektionale" Verbindung)
Wenn Single Fiber kabel verwendet werden, werden für die Kupfer zu LWL Konvertierung zwei Single Fiber Medienkonverter benötigt. Single Fiber Medienkonverter von Perle werden auch als “Upstream/Downstream”-Modelle bezeichnet. Der unten abgebildete S-1110-S1SC10U (“Upstream”) und der S-1110-S1SC10D (“Downstream”) müssen z. B. paarweise verwendet werden. Ein “Upstream”-Modell muss mit einem “Downstream”-Peer kombiniert werden, damit die Sende- und Empfangsfrequenzen getrennt gehandhabt werden können.

Single lwl S-1110-S1SC10US-1110-S1SC10D


Die meisten installierten Singlemode LWL Medienkonverter sind vom "Dual-Stecker" oder "Dual-LWL"-Typ, wobei eine LWL / Glasfaserverbindung zum Senden und die andere zum Empfangen verwendet wird. Sie werden physisch "gekreuzt", um eine Sende-/Empfangsverbindung zu erhalten.

Um die Kosten zu reduzieren, oder falls es nicht genügend LWL Leitungen gibt, kann die WDM-Technologie eingesetzt werden. WDM verwendet getrennte Sende- und Empfangsfrequenzen für die Kommunikation über Single Fiber Strand. Die WDM-Technologie nutzt die Tatsache, dass Glasfasern viele Wellenlängen gleichzeitig übertragen können, ohne dass es zu einer Interaktion zwischen den einzelnen Wellenlängen kommt. Daher kann eine einzige Faser viele getrennte Wellenlängen-Signale oder Kanäle gleichzeitig übertragen.

Denken Sie also daran, wenn Single Fiber Kabel verwendet werden, benötigen Sie für die Kupfer zu LWL Konvertierung einen “Upstream”-Medienkonverter auf der einen und einen “Dowstream”-Medienkonverter auf der anderen Seite.

Perle verfügt über eine breite Palette von Single Fiber Srand Medienkonvertern (“Upstream/Downstream”) für den Anschluss von 10BaseT, Fast Ethernet und Gigabit an Einfaserkabel. Ganz gleich, ob Sie ein Managed- oder Unmanaged-Modell, ein Standalone-Gerät oder ein modulares Chassis-System für Entfernungen von 20 km oder 12 km benötigen, Perle verfügt über das richtige Modell und kann Ihre Anforderungen bei der LWL Konvertierung erfüllen.

Select a Model to obtain a Part Number - Unmanaged Stand-alone Media Converters - 10/100/1000 to Fiber

Model
Connector
Type
Transmit
(dBm)
Receive
(dBm)
Power
Budget
(dBm)
Wavelength
(nm)
Fiber
Type
Core
Size
(um)
Modal
Bandwidth
(MHz* Km)
Operating
Distance
Min
Max
Min
Max
S-1110-M2SC05
Dual SC
1000Base-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
S-1110-M2LC05
Dual LC
1000Base-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
S-1110-M2ST05
Dual ST
1000Base-SX
-9.5
-3.0
-20.0
-3.0
10.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
S-1110-M2SC2
Dual SC
1000Base-LX
-6.0
0.0
-17.0
-0.0
11
1310
MMF
62.5
160
2 km
(1.2 mi)
50
500
1000m
(3280ft)
S-1110-M2LC2
Dual LC
1000Base-LX
-9.0
-1.0
-19.0
-1.0
10
1310
MMF
62.5
160
2 km
(1.2 mi)
50
500
1000m
(3280ft)
S-1110-M2ST2
Dual ST
1000Base-LX
-6.0
0.0
-17.0
-0.0
11
1310
MMF
62.5
160
2 km
(1.2 mi)
50
500
1000m
(3280ft)
S-1110-S2SC10
Dual SC
1000Base-LX/LH
-9.5
-3.0
-20.0
-3.0
10.5
1310
MMF*
62.5
500
550 m
(1,804 ft)
50
400
550 m
(1,804 ft)
50
400
550 m
(1,804 ft)
SMF
**
-
10 km
(6.2 mi)
S-1110-S2LC10
Dual LC
1000Base-LX/LH
-9.5
-3.0
-20.0
-3.0
10.5
1310
MMF*
62.5
500
550 m
(1,804 ft)
50
400
550 m
(1,804 ft)
50
400
550 m
(1,804 ft)
SMF
**
-
10 km
(6.2 mi)
S-1110-S2ST10
Dual ST
1000Base-LX/LH
-9.5
-3.0
-20.0
-3.0
10.5
1310
MMF*
62.5
500
550 m
(1,804 ft)
50
400
550 m
(1,804 ft)
50
400
550 m
(1,804 ft)
SMF
**
-
10 km
(6.2 mi)
S-1110-S2SC40
Dual SC
1000Base-EX
-2.0
2.0
-23.0
-3.0
21.0
1310
SMF
**
-
40 km
(25 mi)
S-1110-S2LC40
Dual LC
1000Base-EX
-3.0
2.0
-23.0
-3.0
20.0
1310
SMF
**
-
40 km
(25 mi)
S-1110-S2ST40
Dual ST
1000Base-EX
-2.0
2.0
-23.0
-3.0
21.0
1310
SMF
**
-
40 km
(25 mi)
S-1110-S2SC70
Dual SC
1000Base-ZX
-2.0
5.0
-23.0
-3.0
21.0
1550
SMF
-
-
70 km
(43 mi)
S-1110-S2LC70
Dual LC
1000Base-ZX
0.0
5.0
-23.0
-3.0
23.0
1550
SMF
-
-
70 km
(43 mi)
S-1110-S2ST70
Dual ST
1000Base-ZX
-2.0
5.0
-23.0
-3.0
21.0
1550
SMF
-
-
70 km
(43 mi)
S-1110-S2SC120
Dual SC
1000Base-ZX
0.0
5.0
-32.0
-9.0
32
1550
SMF
-
-
120 km
(75 mi)
S-1110-S2LC120
Dual LC
1000Base-ZX
0.0
5.0
-32.0
-9.0
32
1550
SMF
-
-
120 km
(75 mi)
S-1110-S2ST120
Dual ST
1000Base-ZX
0.0
5.0
-32.0
-9.0
32
1550
SMF
-
-
120 km
(75 mi)
S-1110-S2SC160
Dual SC
1000Base-ZX
2.0
5.0
-34.0
-9.0
36.0
1550
SMF
-
-
160 km
(100 mi)
S-1110-S2LC160
Dual LC
1000Base-ZX
2.0
5.0
-34.0
-9.0
36.0
1550
SMF
-
-
160 km
(100 mi)
S-1110-S2ST160
Dual ST
1000Base-ZX
2.0
5.0
-34.0
-9.0
36.0
1550
SMF
-
-
160 km
(100 mi)

Single Fiber Models Recommended use in pairs

Model
Connector
Type
Transmit
(dBm)
Receive
(dBm)
Power
Budget
(dBm)
Wavelength
(nm)
Fiber
Type
Core
Size
(um)
Modal
Bandwidth
(MHz* Km)
Operating
Distance
Min
Max
Min
Max
S-1110-M1SC05U
Single SC
1000Base-BX-U
-10.0
-4.0
-17.0
-3.0
7.0
1310 / 1550
MMF
62.5
500
500 m
(1,640 ft)
50
500
500 m
(1,640 ft)
S-1110-M1SC05D
Single SC
1000Base-BX-D
-10.0
-4.0
-17.0
-3.0
7.0
1550 / 1310
MMF
62.5
500
500 m
(1,640 ft)
50
500
500 m
(1,640 ft)
S-1110-S1SC10U
Single SC
1000Base-BX-U
-9.0
-3.0
-20.0
-3.0
11.0
1310 / 1490
SMF
**
-
10 km
(6.2 mi)
S-1110-S1SC10D
Single SC
1000Base-BX-D
-9.0
-3.0
-20.0
-3.0
11.0
1490 / 1310
SMF
**
-
10 km
(6.2 mi)
S-1110-S1SC20U
Single SC
1000Base-BX-U
-8.0
-3.0
-22.0
-3.0
14.0
1310 / 1490
SMF
**
-
20 km
(12.4 mi)
S-1110-S1SC20D
Single SC
1000Base-BX-D
-8.0
-3.0
-22.0
-3.0
14.0
1490 / 1310
SMF
**
-
20 km
(12.4 mi)
S-1110-S1SC40U
Single SC
1000Base-BX-U
-3.0
2.0
-23.0
-3.0
20.0
1310 / 1490
SMF
**
-
40 km
(25 mi)
S-1110-S1SC40D
Single SC
1000Base-BX-D
-3.0
2.0
-23.0
-3.0
20.0
1490 / 1310
SMF
**
-
40 km
(25 mi)
S-1110-S1SC80U
Single SC
1000Base-BX-U
-2.0
3.0
-26.0
-3.0
24.0
1510 / 1590
SMF
-
-
80 km
(50 mi)
S-1110-S1SC80D
Single SC
1000Base-BX-D
-2.0
3.0
-26.0
-3.0
24.0
1590 / 1510
SMF
-
-
80 km
(50 mi)
S-1110-S1SC120U
Single SC
1000Base-BX-U
-3.0
2.0
-34.0
-9.0
31
1510 / 1590
SMF
-
-
120 km
(75 mi)
S-1110-S1SC120D
Single SC
1000Base-BX-D
-3.0
2.0
-34.0
-9.0
31
1590 / 1510
SMF
-
-
120 km
(75 mi)

The minimum fiber cable distance for all converters listed is 2 meters.

*A mode-conditioning adapter as specified by the IEEE standard, is required regardless of the span length. Note how the mode conditioning adapter for 62.5-um fibers has a different specification from the mode-conditioning adapter for 50-um fibers.

**ITU-T G.652 SMF as specified by the IEEE 802.3z standard.

Media Converter Accessories
4 DIN Rail Mount Bkt DIN Rail Mounting Kit
MCSM Standalone media converter wall mount bracket
Oben

Produkte

Anwendungen

Über Perle

Kontakt

Technischer Support

Impressum

Site Map

Rechtliche Hinweise

Cookies & Datenschutz

Produkte von Perle

specialix Chase Research
© 1996 - Perle. Alle Rechte vorbehalten.
×

Email Schicken

Fragen?

Nehmen Sie hier Kontakt mit uns auf!


E-Mail-SymbolEmail Schicken
KontaktsymbolEmail Schicken Callus-SymbolAnrufen
