IDS-509-SFP – Managed Industrieller Ethernet Switch

9 Port Kompakter Switch für DIN-Schienen

DS-509-SFP Switch für DIN-Schienen, 9 Ports

DS-509-SFP Switch für DIN-Schienen, 9 Ports

DS-509-SFP Switch für DIN-Schienen, 9 Ports
  • 10/100/1000Base-T Ports für Gigabit und Fast Ethernet Geräte
  • 100/1000Base-X SFP LWL-Ports (Leer)
  • Fortgeschrittene Switches, VLAN, Verschlüsselung und IEEE 1588 PTP
  • Digitale Eingänge zur Herstellung von Alarmsignalen
  • PROFINET und Modbus TCP Protokoll Support
  • Kompaktes, korrosionsbeständiges Gehäuse für DIN-Schienen Besfestigung
  • Redundanter dualer Spannungseingang 12/24/48 VDC, 24 VAC
  • Zertifizierung für Programmierbare Steuerung Sicherheit & gefährliche Standorte
  • Industrielle Betriebstemperatur von -40 bis 75°C
Angebot Produkt Frage?
  • Übersicht
  • Spezifikationen
  • Hardwaredaten
  • Anwendungsdiagramme
  • Dokumentation
  • Bestellen

IDS-509-SFP ist ein Managed Ethernet-Switch mit 9 Ports, der in industriellen Umgebungen betrieben werden kann. Er bietet eine fortschrittliche Leistung und ermöglicht einen deterministischen Netzwerkbetrieb in Echtzeit. Wählen Sie eine beliebige Kombination an 10/100/1000-Base-T-Ethernet-Kupferports und 100/1000Base-X-SFP-LWL-Ports, um den Anforderungen Ihrer Umgebung gerecht zu werden.

  • 8 Kupfer, 1 SFP-LWL
  • 7 Kupfer, 2 SFP-LWL
  • 6 Kupfer, 3 SFP-LWL
  • 4 Kupfer, 5 SFP-LWL

Die SFP-Slots ermöglichen flexible Netzwerkkonfigurationen mithilfe von SFP-Sendeempfängern von Perle, Cisco oder anderen Herstellern von MSA-konformen SFPs. Zusätzlich vereinfachen sie die Verwendung von LWL in Umgebungen, in denen häufig ein hohes Level an elektromagnetischer Interferenz (EMI) vorliegt, wie beispielsweise in Industrieanlagen. Diese Interferenz kann zur Korruption von Daten in kupferbasierten Ethernet-Verbindungen führen. Daten, die jedoch über optische Glasfaserkabel übertragen werden, sind gegenüber diesem Störungstyp komplett immun, wodurch eine optimale Datenübertragung in der gesamten Werkshalle sichergestellt werden kann.

Ethernet-Switches in Industriequalität von Perle sind konzipiert, um extremen Temperaturen, Spannungsspitzen, Vibrationen und Stößen in der industriellen Automatisierungstechnik sowie in behördlichen, militärischen, Öl-, Gas-, Bergbau und Outdoor-Anwendungen standzuhalten.

Einfache Plug-and-play-Installation zur umgehenden Vernetzung Ihrer Ethernet-Geräte dank der Schnelleinrichtungsfunktion von Perle. CCNA- (Cisco Certified Network Associate) und CCNP- (Cisco Certified Network Professional) geschulte Techniker werden die vertraute Befehlszeilenschnittstelle (CLI) über das In-Band-Telnet oder den seriellen Out-Band-Konsolen-Port zu schätzen wissen.

Die PRO-Funktionsgruppe im IDS-509-SFP eignet sich ideal für erweiterte Umgebungen, in denen eine zusätzliche, erweiterte Sicherheits- und Netzwerkintegrations Funktion erforderlich ist

  • AAA- (Authentifizierung, Autorisation, Auflistung)Sicherheitsprotokolle: RADIUS und TACACS+
  • SSH, SNMPv3, Telnet und HTTPS sichere Managementsitzungen
  • Management Access Lists (ACL) nach IP-Adresse und IP-Portnummer
  • Durchsetzen der Anforderungen für die Passwortstärke
  • IEEE 802.1x Authentifizierungs- und Portsicherheit für den Schutz der Benutzer-Zugriffs-Ports
  • Optimierung der Leistung und der Intelligenz des Netzwerks mit Erweiterten Protokollen: LLDP, GVRP, Voice VLANs, MSTP, GMRP, IPv4 IGMP Snooping und IPv6 MLD Snooping

Der IDS-509-SFP unterstützt einen umfassenden Satz an Managementfunktionen, wie MRP (IEC62439-2), PROFINET, Modbus TCP, Management-VLAN, QoS, RMON, N:1-Port-Spiegelung und Local Alert Log. Zusätzlich dazu kann der Switch mit einer IPv6-Adresse verwaltet werden.

Alle IDS-509-SFP sind robuste, gebläselose Switche, die speziell gehärtet wurden, um eine bessere Zuverlässigkeit bei -10 bis 60°C zu bieten Zusätzlich wurde jedes Komponent in jedem industriellen Modell (XT) so konstruiert und getestet, um Betriebstemperaturen zwischen -40 C und 75°C standzuhalten.

Alle industriellen Ethernet-Switche von Perle verwenden ausschließlich qualitativ hochwertige Komponenten von führenden Chip-Herstellern, um das höchste Niveau an Haltbarkeit und Zuverlässigkeit zu gewährleisten. Zusätzlich dazu verfügen alle Einheiten über ein korrosionsbeständiges Aluminiumgehäuse und einen dualen, redundanten Spannungseingang mit Verpolungs- und Überlastschutz.

Seit mehr als 35 Jahren entwickelt Perle industrielle Hardware. Diese Erfahrung wurde genutzt, um die robustesten Ethernet-Switche auf dem Markt zu konzipieren, die Ihr System noch in vielen Jahren am Laufen halten werden.

ktionen Industrieller Managed Switch für DIN-Schienen IDS-509-SFP

Einfacher Einsatz

Zero-Touch-Discovery mit Dynamic Host Control Protocol (DHCP) - Perles "Schnelleinrichtung" für Erstinstallationen - stellt einen einfachen Einsatz in Ethernet-Umgebungen bereit.

Sicherheit

802.1X, Port-Sicherheit, Secure Shell (SSHv2); SNMPv3 bietet einen verschlüsselten Administrator-Datenverkehr während CLI- und SNMP-Sitzungen; TACACS+- und RADIUS-Authentifikation vereinfachen die zentralisierte Steuerung und schränken nicht befugte Benutzer ein.

Ausfallsicherheit

  • STP-, RSTP- und MSTP-Protokolle für eine schnelle Wiederherstellung.
  • MRP (IEC 62439-2) für schnelle Konvergenz in industriellen Ringnetzwerken. Verhindert ein Switch-Loop-Szenario mit einer Recovery-Zeit von 10 ms oder besser.
  • P-Ring-Protokoll von Perle zur Konfiguration eines Ringnetzwerks unter Verwendung von Standard-Spanning-Tree-Protokollen.
  • Link Standby ist eine Funktion zum Wiederherstellen von Verbindungen und bietet eine einfache Alternative zu Spanning Tree Protocols für die Verbindungsredundanz
  • Buffered Echtzeituhr backup

Handhabbarkeit

  • Web Device Manager, Telnet/SSH, HTTPS-Zugriff, SNMP und Perles PerleView NMS für das zentralisierte Management
  • Nutzung einer IPv4- oder IPv6-Adresse
  • In-Band-Management über RJ45 oder serielle USB-Ports
  • Herausnehmbarer MicroSD-Flash-Speicher für Konfigurationsdateien und Firmware-Backup sowie Wiederherstellung
Industrial Ethernet Protokoll Support

Verwaltung von Perle IDS-500-Switches über PLC-, NMS-, HMI- oder SCADA-Systeme mit PROFINET oder Modbus TCP.

Robuste Ausführung für raue Umgebungen

  • Korrosionsbeständiges
  • Programmierbare Steuerung Sicherheit zertifiziert
  • Zertifiziert für gefährliche Standorte
  • Erweiterte Industrietemperatur-Modelle

Verlässlicher Betrieb

  • Gebläselos, keine beweglichen Teile
  • Dualer Spannungseingang. Für die Redundanz an separate Netzteile anschließen.
    • Verpolungsschutz
    • Überlaststromschutz
  • Widersteht den Vibrationen und Stößen, die in Industrieumgebungen vorkommen

Echtzeit-Ethernetleistung

  • Schnelle Übertragungsgeschwindigkeit sowie schnelles Speichern und Vorwärtsschalten
  • Automatische Erfassung von Geschwindigkeit und Duplex
  • Auto-mdi/mdix-Crossover mit geraden und gekreuzten Kabeln
Leistungsmerkmale
Auto-Sensing der Ports

Auto-Sensing der Portgeschwindigkeit und Auto-Negotiation des Duplex auf allen Switch-Ports für eine optimale Bandbreite

Auto-MDI/-MDIX

Die Fähigkeit des Medium Dependent Interface Crossover (Auto-MDIX) auf Schnittstellen mit 10/100 und 10/100/1000 mbps, dank der die Schnittstellen automatisch den erforderlichen Kabeltyp erkennen (gerade oder gekreuzt) und die Verbindung entsprechend konfigurieren kann

802.3x-Flusskontrolle

IEEE 802.3x-Flusskontrolle auf allen Ports. (Der Switch leitet keine Pausenrahmen ein)

Link Aggregation Protocol

Erhöhen Sie die Bandbreite des Ports durch Link Aggregation. Unterstützt von IEEE 802.3ad mit Link Aggregation Control Protocol (LACP). Bis zu acht (8) Ports in einem einzigen Port-Kanal

Statische Link Aggregation

Bietet die Fähigkeit, in einem statischen (manuellen) Link Aggregation-Szenario zu betreiben (wo der Remote Switch Peer LACP nicht unterstützt)

Storm Control

Storm Control verhindert, dass der Datenaustausch auf einem LAN von einem Broadcast-, Multicast- oder Unicast-Storm auf einer der physikalischen Schnittstellen gestört wird. Ein LAN-Storm tritt auf, wenn Pakete das LAN überfluten und dadurch übermäßiger Datenverkehr auftritt und die Netzwerkleistung eingeschränkt wird. Mit Storm Control kann Broadcast-, Multicast- und Unicast-Verkehr eingegrenzt werden

Bandbreitenkontrollüberwachung

Die Bandbreitenkontrolle bietet die Fähigkeit, die Flussraten pro Port zu überwachen und eine SNMP-Trap zu verursachen (auswählbar) und somit den Port in den Zustand „Fehler-deaktiviert“ zu versetzen

Statische MAC-Adressierung

Diese Funktion ermöglicht die manuelle Konfiguration der MAC-Adressen auf einer pro-Port-Basis. Eine Überflutung wird verhindert, indem die MAC-Einträge über einen Neustart des Switch hinweg zurückgehalten werden.

Port-Blockierung

Eine Port-Blockierung bietet die Fähigkeit, die Überflutung einer Schnittstelle mit unbekanntem Layer-2-Unicast- und -Multicast-Verkehr zu blockieren

IPV4 IGMP-Snooping

Das Internet Group Management Protocol (IGMP) schränkt die Überflutung des Multicast-Verkehrs ein, indem die Layer-2-Schnittstellen dynamisch so konfiguriert werden, dass der Multicast-Verkehr nur zu den mit den IP-Multicast-Geräten verbundenen Schnittstellen weitergeleitet wird.

Die Funktionen IGMPv1, v2, v3, IGMP Snooping Querier Mode, IGMP-Berichtunterdrückung, Topologieänderungsmitteilung und Robustheitsvariable werden unterstützt

IPV6 MLD-Snooping

Mit dem MLD-Snooping (Multicast Listener Discovery) werden IPv6-Multicast-Daten selektiv an eine Liste an Ports weitergeleitet, die diese Daten erhalten wollen, anstatt alle Ports in einem VLAN damit zu fluten. Diese Liste wird durch das Ausspionieren von IPv6-Multicast-Steuerpaketen erstellt

GMRP

GARP Multicast Registration Protocol (GMRP) bietet eine eingeschränkte Multicast-Überflutungseinrichtung, die dem IGMP-Snooping ähnlich ist.

GMRP stellt einen Mechanismus bereit, mit dem Brücken und Endstationen Gruppenmitgliedsinformationen dynamisch bei den MAC-Brücken registrieren können, die mit demselben LAN-Segment verbunden sind und es wird außerdem ermöglicht, dass diese Informationen über alle Brücken im überbrückten LAN, das erweiterte Filterdienstleistungen unterstützt, verbreitet werden.

Port-Schnelltrennung

In einigen Netzwerkumgebungen ist es wünschenswert, ein Ethernet von einem Switchport zum anderen zu versetzen, damit das Gerät schnell online geht. Wenn die Port-Schnelltrennfunktion aktiviert ist, bietet sie eine umgehende Veralterung der auf dem Port erlernten MAC-Adressen, wenn der Port-Status vom Verbindungszustand in den Trennungszustand übergeht

Handhabbarkeitsfunktionen
Web Device Manager

Der Web Device Manager von Perle ist eine integrierte Web-basierte Anwendung, die eine benutzerfreundliche Browser-Benutzeroberfläche zum Verwalten des Switch bietet. Wird mit http- und sicheren https-Streams betrieben. Die Java Applet Technologie wird im Gegensatz zu anderen Konkurrenzprodukten nicht verwendet und ist nicht erforderlich

Befehlszeilenschnittstelle (CLI)

Eine bekannte, textbasierte Befehlszeilenschnittstelle, die auf allgemein anerkannten Industriestandardsyntaxen und -strukturen beruht. Diese Schnittstelle ist ideal für CCNA- und CCNP-geschulte Techniker und ist über In-Band-Telnet oder über den seriellen Out-Band-Konsolenport verfügbar

Industrial Ethernet Protokolle

Verwaltung von Perle IDS-500-Switches über PLC-, NMS-, HMI- oder SCADA-Systeme mit PROFINET oder Modbus TCP.

SNMP

Verwaltet den Switch mit einer SNMP-kompatiblen Managementstation, die Plattformen wie HP Openview oder Perle‘s PerleVIEW NMS betreibt. SNMP V1, V2C, V3

PerleVIEW

PerleVIEW ist Perle‘s SNMP-basiertes Netzwerkmanagementsystem, das eine Ansicht des Netzwerks mit einem großen Umfang an Netzwerkgeräten von Perle bietet.

IPv6

Verwaltung mit einer IPv4- oder IPv6-Adresse

Auto-Konfiguration des DHCP-Client

Automatisiert die Konfiguration von Switchinformationen wie beispielsweise der IP-Adresse, dem Standard-Gateway, des Hostnamen und des Domain Name System (DNS) sowie der TFTP-Servernamen. Firmware- und Konfigurationsdateienstandorte werden durch die Optionen 54, 66, 67, 125 und 150 bereitgestellt

DHCP Relais

Das DHCP Relais wird zum Weiterleiten von Anfragen der DHCP-Clients verwendet, wenn diese sich nicht auf demselben physikalischen Subnetz befinden. Als DHCP-Relais-Agent agiert der Switch als Layer-3-Gerät, das DHCP-Pakete zwischen Clients und Servern weiterleitet.

DHCP Option 82 Insertion

Normalerweise wird die DHCP Option 82 Insertion in Metro- oder großen Unternehmen eingesetzt und stellt zusätzliche Informationen über die „physikalische Verbindung“ des Client her. Gemäß RFC 3046 ermöglicht Option 82 das Einfügen von zusätzlichen, vordefinierten Informationen in das DHCP-Anfragepaket (für DHCP-Server, die diese Option unterstützen)

DHCP-Server

Für Netzwerke, für die kein zentraler DHCP-Server bereitgestellt wurde, kann der Switch eine DHCP-Serverfunktion für die Zuweisung der IP-Adressen zu den verbundenen Geräten anbieten

Adresszuweisung basierend auf dem DHCP-Serverport

Wenn die Ethernet-Switche im Netzwerk eingesetzt werden, bieten sie einen Verbindungsaufbau mit den direkt verbundenen Geräten. In einigen Umgebungen, wie in einer Werkshalle, muss das Ersatzgerät für ein ausgefallenes Gerät sofort im bestehenden Netzwerk arbeiten können

Wenn die Funktion der Adresszuweisung basierend auf dem DHCP-Serverport konfiguriert ist, stellt sie sicher, dass dieselbe IP-Adresse stets demselben verbundenen Port angeboten wird, auch wenn die Mandantenkennungs- oder die Client-Hardware-Adresse sich in den auf diesem Port erhaltenen DHCP-Nachrichten ändert

LLDP

LLDP (Link Layer Discovery Protocol) gemäß IEEE 802.1AB ist ein Neighbor Discovery Protocol, das für Netzwerkgeräte verwendet wird, um Information über sich selbst oder andere Geräte auf dem Netzwerk anzuzeigen. Dieses Protokoll läuft über die Datenverbindungsschicht, die es zwei Systemen mit verschiedenen Netzwerkschichtprotokollen erlaubt, voneinander (über TLVs - Type-Length-Value) zu erfahren.

LLDP-MED

LLDP Media Endpoint Discovery ist eine Erweiterung des LLDP, die zwischen Endpunktgeräten wie IP-Telefonen und Netzwerkgeräten wie Switches betrieben wird. Sie bietet eine besondere Unterstützung für Voice Over IP (VoIP)-Anwendungen und bietet zusätzliche TLVs für die Fähigkeitenentdeckung, die Netzpolitik, Power-over-Ethernet, das Bestandsmanagement und Standortinformationen.

NTP

Der Switch kann die Zeit für NTP-/SNTP-fähige Client-Geräte (oder andere Switches, etc.) bereitstellen. Sie können den SNTP-Client und den NTP-Server zeitgleich auf Ihrem System laufen lassen. Deshalb können Sie Zeit von einer externen Quelle beziehen und diese Zeit den mit dem Switch verbundenen Geräten bereitstellen.

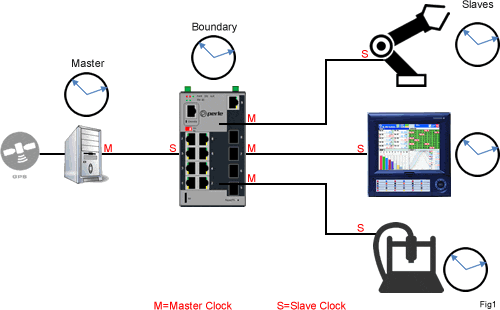

IEEE 1588 – PTP (Precision Time Protocol)
  • IEEE 1588 V1 und V2
  • Boundary Clock V1
  • Boundary Clock V2
  • End-zu-End-Synchronisation der Transparent Clock in zwei Schritten
  • End-zu-End-Synchronisation der Transparent Clock in einem Schritt
  • Peer-to-Peer-Transparent Clock
  • End-zu-End-Boundary Clock
  • Peer-to-Peer-Boundary Clock
  • Genauigkeit auf die Mikrosekunde
Datei-Download

Die Firmware kann über TFTP, SCP, HTTP, HTTPS oder über die Einführung einer microSD-Karte. Text-basierte Dateien, die durch gängige Texteditoren erstellt oder bearbeitet werden können.

Secure Copy Protocol (SCP)

SCP basiert auf dem Secure Shell (SSH) Protocol und ist ein Mittel zur sicheren Übertragung von Computer-Dateien zwischen einem lokalen Host oder zwischen zwei entfernten Hosts.

Verfügbarkeits- und Redundanzfunktionen
Spanning Tree Protocol (STP)

Da IEEE 802.1D nun in IEEE 802.1Q-2014 integriert ist, beugt STP Brücken-Loops und dem daraus resultierenden Broadcast-Sturm vor.

Andere Spanning Tree-Funktionen umfassen BPDU Guard, Root Guard, Loop Guard und TCN Guard

Rapid Spanning Tree Protocol (RSTP)

RSTP ist kompatibel mit STP (IEEE 802.1w), profitiert von Punkt-zu-Punkt-Verkabelungen und bietet eine schnelle Konvergenz des Spanning Tree. Die Neukonfiguration des Spanning Tree kann weniger als 1 Sekunde dauern

Multiple Spanning Tree Protocol (MSTP)

Es wurde ursprünglich in IEEE 802.1s definiert, ist nun in IEEE 802.1Q-2014 integriert und definiert eine Erweiterung des RSTP für die Verwendung mit VLANs. Das Multiple Spanning Tree Protocol konfiguriert einen separaten Spanning Tree für jede VLA-Gruppe und blockt alle bis auf einen der möglichen alternativen Pfade innerhalb jedes Spanning Tree.

MRP

Media Redundancy Protocol (IEC 62439-2).

Schnelles Konvergenzprotokoll für industrielle Netzwerke.
Wiederherstellungszeit von 10 ms oder besser in Ringen mit bis zu 14 Switches.

Verhinderung eines Switch-Loop-Szenarios in einer Ringtopologie.

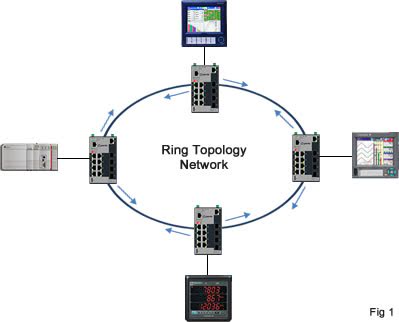

P-Ring

P-Ring bietet ein benutzerfreundliches Verfahren für die Konfiguration eines Ringnetzwerks mithilfe von standardmäßigen Spanning Tree Protocols.

Verhinderung eines Switch-Loop-Szenarios in einer Ringtopologie.

Link Standby

Eine Verbindungswiederherstellungsfunktion mithilfe einer primären und einer Backup-Verbindung. Bietet eine einfache Alternative zu Spanning Tree Protocols zur Verbindungsredundanz.

VLAN-Funktionen
VLAN-Bereich

Bis zu 256 VLANs über einen VLAN-ID-Bereich von 1 bis 4000 hinweg.

GVRP

Generic Attribute Registration Protocol (GARP) VLAN Registration Protocol (GVRP) ist eine Anwendung, die in der IEEE 802.1Q- Norm definiert wurde und die Steuerung von VLANs ermöglicht. Mit GVRP kann der Switch VLAN-Konfigurationsinformationen mit anderen GVRP-Switches austauschen, unnötigen Broadcast und unbekannten Unicast-Verkehr reduzieren und dynamisch VLANs auf Switches erstellen und verwalten, die über 802.1Q Trunk-Ports verbunden sind.

Voice-VLANs

Voice-VLANs ermöglichen das Trennen, Priorisieren und Authentifizieren von Sprachverkehr, der sich durch das Netzwerk bewegt. Sie beugen der Möglichkeit von Broadcast Storms vor, die den VoIP-Betrieb (Voice-over-IP) beeinträchtigen. Wenn ein IP-Telefon mit einem Access Port verbunden ist, ermöglicht das Switchport-Voice-VLAN die Verwendung eines VLANs für den Sprachverkehr und eines anderen VLANs für den Datenverkehr von einem mit dem Telefon verbundenen Ethernet-Gerät.

VLAN-Schnittstellen

Switche von Perle bieten die Fähigkeit, Management-VLAN-Schnittstellen zu konfigurieren. Dadurch können Netzwerkadministratoren von separaten VLAN-Netzwerken aus auf die Managementschnittstelle des Switch zugreifen

Sicherheitsfunktionen
IEEE 802.1X
  • Bietet einen sicheren Zugriff auf Switch-Ports von einem zentralen RADIUS-Server aus. Der Switch fungiert als Authentifikator und interagiert mit einem 802.1X-kompatiblen Antragsteller (PC oder Industriegerät) mithilfe des EAPOL-Protokolls. Die Authentifizierung wird durch einen externen RADIUS-Server gestattet/abgelehnt.
  • RADIUS-zugewiesenes VLAN
    • IETF 64 (Tunnel Type)
    • IETF 65 (Tunnel Medium Type)
    • IETF 81 (Tunnel Private Group ID)
  • Es werden Gast-VLANs und eingeschränkte VLANs unterstützt
  • Für Nicht-802.1X-Geräte in Industrieanwendungen kann der Switch die MAC-Adresse für die Genehmigung nutzen, wenn MAB (MAC Authentication Bypass) verwendet wird
  • Der Switch kann auch als 802.1X-Antragsteller (Edge Switch) mit einem vorgeschalteten Switch konfiguriert werden, der 802.1X kennt
Anmeldungsbanner und MOTD

Es kann ein während des Anmeldevorgangs erscheinender Anmeldungsmitteilungsbanner vom Netzwerkadministrator konfiguriert werden.

Es kann auch eine Meldung des Tages für einen authentifizierten Benutzer erstellt werden.

Passwortstärkenüberprüfung

Viele Organisationen verlangen ein strenges Management bezüglich der Stärke der Passwörter. Wenn diese Funktion aktiviert ist, erweitert Perle diese Fähigkeit auf lokale, auf dem Switch gespeicherte Passwörter und erzwingt die Verwendung von starken Passwörtern.

Port-Sicherheit – Sichere MAC-Adressen

Diese Port-Sicherheitsfunktion bietet die Fähigkeit, Eingaben in eine Schnittstelle einzuschränken, indem die MAC-Adressen der Stationen, die Zugriff auf den Port (Access oder Trunk) haben, identifiziert und beschränkt werden und führt bei einem Regelverstoß spezifische Maßnahmen ein.

Management-ACL

Das Einschränken des Zugriffs auf Managementfunktionen kann über das Protokoll konfiguriert werden oder es wird eine IP-Adressauswahl bereitgestellt. Dadurch können Administratoren nur spezifischen Arbeitsplätzen mit bestimmten Protokollen den Zugriff auf die Managementfunktionen des Switch erlauben

RADIUS - Verwaltungszugriffsauthentifizierung

AAA-Support für RADIUS-Server, die für die Authentifizierung, Autorisierung und Auflistung von Verwaltungssitzungen verantwortlich sind

TACACS+ - Verwaltungszugriffsauthentifizierung

AAA-Support für TACACS+-Server, die für die Authentifizierung, Autorisierung und Auflistung von Verwaltungssitzungen verantwortlich sind

Secure Socket Layer (SSL)

SSL für sichere Browser-Sitzungen mithilfe von HTTPS

Secure Shell (SSH)

SSH für sichere SSH-Sitzungen für CLI- und SCP-Datenübertragungssitzungen

SNMPV3

Support für die sichere SNMP-Version 3

Quality of Service (QoS)- und Class of Service (CoS)-Funktionen
Klassifizierung

IP ToS/DSCP und IEEE 802.1p CoS

Überlastungsvermeidung

Weighted Fair Queuing oder Strict Queuing

Egress Queues und Planung
  • 4 Warteschlangen an Datenverkehrsklassen pro Port
  • Ausgabewarteschlangen-Mapping
  • DSCP auf Ausgabewarteschlangen-Mapping
Überwachungsfunktionen
Port-Spiegelung

Die N:1-Port-Spiegelung ist eine Methode zum Überwachen von Netzwerkdatenverkehr. Wenn die Port-Spiegelung aktiv ist, sendet der Switch eine Kopie eines oder mehrerer Ports an einen vordefinierten Zielport. Es kann eine Auswahl für Übertragungs- oder Empfangsrahmen oder beide getroffen werden

RMON

RMON-Statistik für Statistiken, Verlauf, Alarme und Ereignisse für die Netzwerküberwachung und die Datenverkehrsanalyse

Syslog

Einrichtung zum Protokollieren von Systemnachrichten an einen externen SYSLOG-Server

Alert Log

Einrichtung zum lokalen Protokollieren von Systemnachrichten

Traceroute

Layer-2-Traceroute zum Identifizieren des Pfads, den ein Frame von der Quelle zum Ziel einschlägt

Virtueller Kabeltest

Ein Test, der das Erkennen potenzieller Kupferkabelprobleme wie Paarpolarität, Paartausch und übermäßigem Paarversatz sowie offene Stellen, Kurzschlüsse und Impedanzfehlanpassungen ermöglicht. Meldet die Distanz im Kabel zur offenen Stelle oder zum Kurzschluss.

SFP-Diagnose und -Überwachung

Schnittstelle für die Einrichtung zur digitalen optischen Überwachung des SFP zur Überwachung betrieblicher oder physikalischer Betriebsstatus des SFP und der Verbindung

Stromquellenüberwachung

Zeigt den Status der Stromquellen des Switch an

Interne Temperaturüberwachung

Die interne Umgebungstemperatur des Switch kann von den Management-Schnittstellen bezogen werden

Alarmverarbeitung

Der Switch kann globale Switch-Zustände und individuelle Ports überwachen. Diese Alarme können so konfiguriert werden, dass sie Meldungen an folgende Empfänger senden:

  • eine interne Protokolldatei
  • den externen Syslog-Server
  • den SNMP-Trap-Server
  • Ein externes Alarmgerät wie eine Klingel, eine Lampe oder andere Signalgeräte über das eingebaute Trockenkontakt-Alarmrelais des Switch

Überwachungsalarme für globalen Status

  • Alarm mit zwei Stromversorgungsquellen

Überwachungsalarme für Port-Status

  • Verbindungsfehleralarm (IE Signalverlust)
  • Port leitet Alarm nicht weiter
  • Port führt Alarm nicht aus (Störung bei Einrichtungstests)
  • Alarm FCS-Bitfehlerrate
Alarm Relais

Wenn es aktiviert ist, wird das eingebaute Alarm Relais mit Strom versorgt und löst gemäß der eingestellten Alarmbedingungen so einen externen Alarmkreis aus, wie beispielsweise eine Klingel, eine Lampe oder ein anderes Signalgerät

Verwaltung und Normen
IEEE-Normen

IEEE 802.3 für 10Base-T
IEEE 802.3u für 100Base-T(X) und 100Base-X
IEEE 802.3ab für 1000Base-T
EEE 802.3z für 1000BaseX
IEEE 802.3x für Flusskontrolle
IEEE 802.1D-2004 für Spanning Tree Protocol
IEEE 802.1w für Rapid STP
EEE 802.1s für Multiple Spanning Tree Protocol
IEEE 802.1Q für VLAN Tagging
IEEE 802.1p für Class of Service
IEEE 802.1X für Authentifizierung
IEEE 802.3ad für Port-Trunk mit LACP
IEEE 802.1AB LLDP
IEEE 1588v1 PTP Precision Time Protocol
IEEE 1588v2 PTP Precision Time Protocol

SNMP-MIB-Objekte

IEEE8021-PAE-MIB
NTPv4-MIB
IEEE8021-SPANNING-TREE-MIB
SYSAPPL-MIB
LLDP-EXT-MED-MIB
SNMP-COMMUNITY-MIB
LLDP-EXT-MED-MIB
IGMP-STD-MIB
IEEE8021-MSTP-MIB
Q-BRIDGE-MIB
LLDP-EXT-DOT3-MIB
IF-MIB
RSTP-MIB
DIFFSERV-DSCP-TC
LLDP-EXT-DOT1-MIB
IEEE8021-TC-MIB
LLDP-MIB
RMON2-MIB
ENTITY-MIB
P-BRIDGE-MIB
PERLE-LOGIN-MIB
PERLE-ALERT-MIB
PERLE-IP-SSH-MIB
PERLE-IP-PROTOCOLS-MIB
PERLE-USER-MIB
PERLE-SMI
PERLE-MAC-NOTIFICATION-MIB
PERLE-SYSINFO-MIB
PERLE-LINKSTANDBY-MIB
PERLE-AAA-MIB
perle-AAA.MIB
PERLE-IPV6-MIB
PERLE-LOGGING-MIB
PERLE-VLAN-MIB
PERLE-IF-MIB
PERLE-ENTITY-VENDORTYPE-OID-MIB
PERLE-ERR-DISABLE-MIB
PERLE-SWITCH-PLATFORM-MIB
PERLE-ENVMON-MIB
PERLE-TIME-MIB
PERLE-PTP-MIB
PERLE-P-RING-MIB
PERLE-SNMP-MIB
PERLE-FILE-TRANSFER-MIB
PERLE-SWITCH-GLOBAL-MIB
PERLE-BOOT-MIB
PERLE-PRODUCTS-MIB
PERLE-BANDWIDTH-CONTROL-MIB
PERLE-IP-TELNET-MIB
PERLE-GVRP-MIB
PERLE-PORT-SECURITY-MIB
PERLE-DHCP-SERVER-MIB
PERLE-GARP-MIB
PERLE-ARCHIVE-MIB
PERLE-NTP-MIB
PERLE-SSL-MIB
PERLE-IGMP-MIB
PERLE-ACL-MIB
PERLE-POE-MIB
PERLE-RELOAD-MIB
PERLE-ENTITY-ALARM-MIB
PERLE-IPV6-NEIGHBOR-MIB
PERLE-DOT1X-AUTH-MIB
PERLE-TC
PERLE-DHCP-CLIENT-MIB
PERLE-LINE-MIB
PERLE-ARP-MIB
PERLE-GMRP-MIB
PERLE-MLD-MIB
PERLE-IP-HTTP-MIB
PERLE-PORT-MONITOR-MIB
PERLE-SpTreeExtensions-MIB
PERLE-IP-MIB

Hardware Features & Technical Specifications: IDS-509-SFP Industrial Managed DIN Rail Switch

Power

Dual Power Input

Both inputs draw power simultaneously. If one power source fails, the other live source can, acting as a backup, supply enough power to meet the operational needs of the switch.

12/24/48 VDC Nominal.  (9.6 to 60 VDC)

24 VAC Nominal (18 to 30 VAC)

Power Connector

4-Pin Removable Terminal Block.

Grounding screw on metal chassis

Maximum Current Consumption @24 vDC 1 SFP = 0.66 amps
2 SFP = 0.58 amps
3 SFP = 0.61 amps
5 SFP = 0.61 amps
Maximum Power Consumption @24 vDC 1 SFP = 15.8 watts
2 SFP = 14 watts
3 SFP = 14.7 watts
5 SFP = 14.7 watts

Overload Current Protection

Fused overload current protection

Reverse polarity protection

The positive and negative inputs can be reversed providing safe and simple power connectivity.

Access Ports

RJ45

4, 6, 7 or 8 shielded RJ45 ports for 10/100/1000Base-T up to 100 meters (328 ft)

Auto-negotiation

Auto-MDI/MDIX-crossover for use with either crossover over straight-through cable types

Ethernet isolation 1500 V

RJ45 Serial Console port

RJ45 DTE
Optional rolled and straight thru RJ45 cables and DB adapters are available

Small Form Factor Pluggable (SFP) slot

1,2 or 3 SFP slots for SERDES 100/1000Base-X SFP modules supplied by Perle, Cisco or other manufacturers of MSA compliant SFPs

SFPs supporting the SGMII protocol are also supported (example 1000Base-T)

USB Serial Console port

MicroUSB Type B female port for serial console management. Used as an alternative port for out of band management connections

Digital Inputs

Two Digital Inputs are provided that can be used for generation of alarms (SNMP trap, energizing of on-board Alarm Relay,etc)

Alarms
  • NC (Normally Closed) or NO (Normally Open) dry contact.
  • 1A @ 24V
Switch Properties

Standards

IEEE 802.3 for 10Base-T

IEEE 802.3u for 100Base-TX and 100Base-FX

IEEE 802.3ab for 1000Base-T

EEE 802.3z for 1000BaseX

IEEE 802.3x for Flow Control

Processing Type

Store and Forward

MAC Address Table Size

8K

VLAN ID range

1 to 4000

IGMP groups

1024

Packet Buffer Memory

1 Mbit

Jumbo Frame Size

10 KB

Indicators

Power

This LED is turned on when the appropriate level of voltage is applied to one or both of the power inputs

System

Indicates whether the switch O/S is operating normally

RJ45 Ethernet

These integrated colored LEDs indicate link, activity and speed for each port.

Fiber Link

Fiber link LED indicates Link and Data Activity

Alarm

The alarm LED (Red) will be turned on under alarm conditions

P-Ring Master LED

Status of the P-Ring Master

Backup Network Coupling

Indicates whether or not the “Backup Network Coupling” feature is enabled (Redundant links connecting two P-Ring networks)

External Configuration DIP Switches

S2

When enabled, designates this switch as the Ring Master

S1

Activate Backup Coupling between 2 ring networks

Environmental Specifications
MTBF 1 SFP = 118,069 Hours
2 SFP = 116,470 Hours
3 SFP = 114,913 Hours
5 SFP = 111,923 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30 °C

Operating Temperature Ranges

Standard temperature models (Std): -10° C to 60° C (14° F to 140° F).

XT Industrial extended temperature models (Ind) : -40° C to 75° C  (-40 F to 167° F)

Storage Temperature Range

Minimum range of -25° C to 70° C (-13° F to 158° F). -40 C to 85 C (-40 F to 185 F) for industrial extended temperature models

Operating Humidity Range

5% to 90% non-condensing

Storage Humidity Range

5% to 95% non-condensing

Maximum Heat Output 1 SFP = 53.9 Btu/hr
2 SFP = 47.8 Btu/hr
3 SFP = 50.2 Btu/hr
5 SFP = 50.2 Btu/hr

Operating Altitude

Up to 3,048 meters (10,000 feet)

Chassis

Metal with an IP20 ingress protection rating

Din Rail Mountable

DIN Rail attachment included. Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175.

Removable to accommodate optional Panel/Wall mount kit

Product Weight and Dimensions

Weight

.64kg (1.41lbs)

Dimensions

13 x 12.3 x 7.5 cm (5.12 x 4.84 x 2.95 in)

Packaging

Shipping Weight

.94kg (2.07lbs)

Shipping Dimensions

20 x 19 x 18 cm (7.87 x 7.48 x 7.09 in)

Standards and Certifications

Safety

IEC 62368-1 (ed 2)

EN 62368-1:2014

UL 60950-1

IEC 60950-1:2005+A1:2009 and

EN 60950-1:2006+A11:2009+A1:2010+A12:2011

CE Mark

UL 61010-1 and UL 61010-2-201 (Standard for Safety for Programmable Controllers)

Emissions

FCC 47 Part 15 Class A

CISPR 22:2008/EN55022:2010 (Class A)

CISPR 24:2010/EN 55024:2010

EMC and Immunity

  • CISPR 24:2010/EN 55024:2010
  • IEC/EN 61000-4-2 (ESD) : Contact discharge +/- 4kv, Air discharge +/- 8kv
  • IEC/EN 61000-4-3 (RS) : 80mhz to 1Ghz ; 10v/m, 1.4Gkz to 2.0ghz ; 5 v/m, 2.0ghz to 2.7 ghz ; 5 v/m
  • IEC/EN 61000-4-4 (EFT) : DC power line +/- 2kv, data line +/- 1kv
  • IEC/EN 61000-4-5 (Surge) : DC power line, Line/Line +/- 1kv, Line/Earth +/- 2kv, data line /earth +/- 2kv
  • IEC/EN 61000-4-6 (CS) :150khz-80Mhz 10vrms
  • IEC/EN 61000-4-8 (Magnetic Field) :30 A/M
  • IEC/EN 61000-6-2 (General Immunity in Industrial Environments)

Industrial Safety

UL 61010-1 and UL 61010-2-201 (Standard for Safety for Programmable Controllers). Formerly known as UL508 (Safety standard for Industrial Control Equipment)

Hazardous Locations (Hazloc)

ANSI/ISA 12.12.01, Class 1 Division 2 Groups A-D (formerly known as UL 1604)

ATEX Class 1 Zone 2

Environmental

Reach, RoHS and WEEE Compliant

Other

ECCN: 5A992

HTSUS Number: 8517.62.0050

5 year Warranty

Contents Shipped

  • Industrial Ethernet Switch with DIN Rail attachment
  • Terminal block
  • Installation guide

IDS-509-SFP Industrial Managed DIN Rail Switch
IDS-105F Industrial Switch Network Diagram

Select a Model to obtain a Part Number – IDS-509-SFP

Std = Standard Temperature models: -10° C to 60° C (14° F to 140° F).
Ind = Industrial Extended Temperature Models: -40° C to 75° C (-40 F to 167° F)

Model

Temp

RJ45 ports
10/100/1000Base-T

SFP Slots (empty)
100Base-X
1000Base-X

IDS-509-1SFP

Std

8

1

IDS-509-1SFP-XT

Ind

8

1

IDS-509-2SFP

Std

7

2

IDS-509-2SFP-XT

Ind

7

2

IDS-509-3SFP

Std

6

3

IDS-509-3SFP-XT

Ind

6

3

IDS-509-5SFP

Std

4

5

IDS-509-5SFP-XT

Ind

4

5


Industrial Ethernet Switch Accessories

Panel Mount kit PM3

Brackets for attaching 30 to 75 mm wide Perle IDS industrial switches inside a control panel or to a wall for wall.

Rack Mount Kit RM4U

Bracket for mounting Perle DIN Rail switches in a standard 19” rack. Occupies “4U” of vertical rack space. 275 mm (10 inches) deep

UNO-PS/1AC/24DC/150W Power Supply

UNO-PS/1AC/24DC/150W Power Supply - DIN-Rail 24 VDC , 150 Watt power supply with universal 85 to 264 VAC, -25 to 70°C extended operating temperature. Power Supply Specifications.

DBA0020C

RJ-45F to DB-9F crossover (DTE) adapter for Perle serial console ports with Sun/Cisco pinout.  #1100300-10


Seitenanfang

Produkte

Anwendungen

Über Perle

Kontakt

Vertrieb

Technischer Support

Site Map

Rechtliche Hinweise

Cookies & Datenschutz

Produkte von Perle

specialix Chase Research

Besuchen Sie uns

Copyright © 1996 - 2021 Perle. Alle Rechte vorbehalten

×

Perle Kunden

  • Amazon
  • Cisco
  • Boeing
  • Daimler

Warum Perle?

Technical Support icon
Technischer Support

Mitarbeiter aus dem Vertrieb und technischen Bereich, stehen Ihnen zur Verfügung. Wenn Sie Hilfe bei der Auswahl des besten Produkt für Ihre Anwendung benötigen, melden Sie sich bei Uns. Und obwohl die LWL-Konverter von Perle extrem leicht zu installieren und zu konfigurieren sind, können Sie sich jederzeit an den Aftersales-Support wenden.

Trust icon
Vertrauen

Perle bietet seit 1976 zuverlässige Device Vernetzungslösungen an. Das sind über 40 Jahre Erfahrung, der Unternehmen auf der ganzen Welt vertrauen, wenn es um erstklassige Konnektivitätstechnologie für ablaufkritische Anwendungen geht.

Email Schicken

Fragen?

Nehmen Sie hier Kontakt mit uns auf!


E-Mail-SymbolEmail Schicken
KontaktsymbolEmail Schicken Callus-SymbolAnrufen
