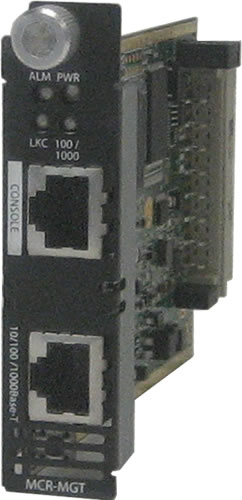

MCR-MGT Chassis Management Modul

Management Modul für MCR Chassis

Hochleistungs-Verwaltungsmodul für Konverter-Chassis von Perle
Verwaltung von Medienkonverter-Modulen & Ethernet Extender Modulen über SNMP, CLI/Telnet/SSH, Internetbrowser, oder PerleVIEW Zentralsiertes Management Paket
Erweiterte Sicherungsfunktionen wie TACACS+, RADIUS LDAP, Kerberos und NIS-Authentifizierung, SSH und sicherer Browserzugriff über HTTPS
10/100/1000-Ethernet-Verbindung mit IPV4- und IPV6-Netzwerken

Ein in ein Konverter-Chassis von Perle installiertes Verwaltungsmodul MCR-MGT stellt die sicherste heute am Markt verfügbare Medienkonverter und Ethernet Extender-Plattform dar. Durch die Unterstützung leistungsfähiger Authentifizierungssysteme wie TACACS+, RADIUS und LDAP kann Sicherheit auf Unternehmens- und Netzbetreiber-Niveau erreicht werden. Der sichere In-Band-Zugriff wird durch SNMPv3, SSH CLI und sichere HTTPS-Internetbrowser gewährleistet.

Funktionen des Verwaltungsmoduls MCR-MGT

Überwachung der Chassis-Ressourcen	Überwachen Sie die Ressourcen des Konverter-Chassis, wie z. B. Spannungspegel, Lüftergeschwindigkeit und Innentemperatur
Schwellenwerte für Chassis-Ressourcen	Legen Sie Schwellenwerte für die Chassis-Innentemperatur fest, die einen Alarm auslösen
SNMP	Vollständige Lese-/Schreibfunktionen über zentrale SNMP-Server und PerleVIEW SNMP-Traps senden (bis zu 4 Server) SNMPv3, V2C und V1 SNMPv3 – Verschlüsselung und Authentifizierung für Verwaltung und Trap-Unterstützung RFC1213 MIB II Proprietäre MIB bereitgestellt
Telnet / SSH CLI-Zugriff	In-Band-Befehlszeilen-Zugriff über Telnet- oder SSH-Anwendung
Internetbrowser-Zugriff	Schnelle und intuitive grafische Weboberfläche zur Verwendung mit gängigen Internetbrowsern wie Internet Explorer, Mozilla Firefox und Safari HTTP oder sicheres HTTPS PerleVIEW Zentralsiertes Management Paket
Konsolenport-CLI-Zugriff	Out-of-Band-Befehlszeilen-Zugriff über Cisco-kompatiblen seriellen RJ45-Konsolenport unter Verwendung eines gängigen CAT5-Rolloverkabels. Konsolenport kann aktiviert (Standardeinstellung) oder deaktiviert werden
Parallele Verwaltungssitzungen	Es können mehrere Verwaltungssitzungen gleichzeitig für mehrere Benutzer durchgeführt werden
Timeout nach Inaktivität	Schützen Sie sichere Verwaltungssitzungen durch Festlegung eines Timeout-Werts für die Inaktivität
Alarmereignis-Berichte	Alarmereignisse werden in dem lokalen Ereignisprotokoll gespeichert und wie folgt gesendet: SNMP-Traps für bis zu 4 Server SYSLOG-Meldungen an einen SYSLOG-Server E-Mail an benutzerdefinierte E-Mail-Adresse
Erweiterte IP-Funktionen	Unterstützung von IPV4- und IPV6-Adressen DHCP DNS DynDNS NTP TFTP Telnet SSH V2 und V1 HTTP HTTPS
ECO Energy Saver	Energiesparende Funktion, die nach einem vordefinierten, benutzerkonfigurierbaren Plan steuert, wann den Chassis-basierten Medienkonvertern & Ethernet Extendern Strom zugeführt wird. Dies kann nach Steckplatznummer, Wochentag und Tageszeit festgelegt werden. Die Stromversorgung der Chassis-Steckplätze kann von einem autorisierten Benutzer auch manuell gesteuert werden.
Erweiterte Benutzerauthentifizierung mit Unterstützung durch primäre und sekundäre Server	TACACS+ RADIUS LDAP Active Directory via LDAP RSA Secure ID Kerberos NIS
Erweiterte Benutzer Autorisierung und Accounting	TACACS+ RADIUS AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2) Hash-Algorithmen: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96 Schlüsselaustausch: RSA, EDH-RSA, EDH-DSS, ADH X.509-Zertifikat-Verifizierung: RSA, DSA
Verschlüsselung	TACACS+ RADIUS AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2) Hash-Algorithmen: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96 Schlüsselaustausch: RSA, EDH-RSA, EDH-DSS, ADH X.509-Zertifikat-Verifizierung: RSA, DSA
Zugangskontrollliste	Es kann eine Zugangskontrollliste erstellt werden, um die Workstations herauszufiltern, die zum Zugriff auf die Verwaltungsressourcen berechtigt sind. Filterung nach IP- und/oder Ethernet-MAC-Adressen
Netzwerkdienste-Filter	Aktivieren Sie nur die Netzwerkdienste bei dem Verwaltungsmodul, die in Ihrem Netzwerk zugelassen sind (Telnet, SSH, HTTP, HTTPS, SNMP)
Firmware-Download	Aktualisieren Sie die Firmware über TFTP oder PerleVIEW.

Hardware Specifications

Indicators / reset
Power	Blinking green during startup cycle Steady green: module has power and is ready Red : error
ALM	Red alarm indicator activated when an alert event occurs that engages the chassis alarm relay
LKC	Green indicator indicating an active Ethernet link. Blinking indicates RX and TX of data
100/1000	Green - 1000 Mbps link Yellow - 100 Mbps link Off - 10 Mbps or no Link
Reset button	Recessed pinhole button resets module
Connectors
Ethernet	10/100/1000Base-T - RJ45
Ethernet	Auto- MDI/MDIX
Console Port	RS232 Serial RJ45 - Cisco pinout for use with standard CAT5 "rolled cable" (crossover)
	9600 to 115k bps
	7/8 bits
	Odd,even, no parity
	1/2 stop bits
	Hardware/software flow control
	DCD/DSR monitoring
Environmental specifications
Operating Temperature	0 C to 50 C (32 F to 122 F)
Storage Temperature	minimum range of -25 C to 70 C (-13 F to 158 F)
Operating Humidity	5% to 90% non-condensing
Storage Humidity	5% to 95% non-condensing
Operating Altitude	Up to 3,048 meters (10,000 feet)
Heat Output (BTU/HR)	6.8
Maximum Power Consumption (Watts)	2.0
MTBF (Hours)*	521,510
Mechanical - Hot swapping Card
Edge Connecter	32 pin DIN 41612 / IEC 60603-2 Type B/2 Male. First make, last break for ground and power
Card insertion and removal	Captive thumb screws enable fast insertion and removal. Can be further tightened with a screwdriver.
Product Weight
Weight	0.15 kg, 0.33 lbs
Packaging
Emissions	FCC Part 15 Class A, EN55022 Class A
	CISPR 22 Class A CISPR 32:2015/EN 55032:2015 (Class A) CISPR 24:2010/EN 55024:2010
	EN61000-3-2
Immunity	EN55024
Safety	UL/EN/IEC 62368-1 CAN/CSA C22.2 No. 62368-1
	UL 60950-1 IEC 60950-1(ed 2); am1, am2 EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
	CE
Environmental	Reach, RoHS and WEEE Compliant
Other	ECCN: 5A992
	HTSUS Number: 8517.62.0020
	CCATS Number: G134373
	Perle Limited Lifetime Warranty

*Calculation model based on MIL-HDBK-217-FN2 @ 30 °C

Ethernet-zu LWL in einem Campus-Netzwerk
Die Verwendung von Chassis-basierten Medienkonvertern ermöglicht die kosteneffektive Bereitstellung von LWL-Verbindungen in einem Campus-Netzwerk. Durch die Konsolidierung der Ethernet-zu-LWL-Konvertierung in einem Rack-Medienkonverter-Chassis können verschiedene Glasfaserverbindungstypen auf einer einzigen Verteilerschrankplattform zusammengeführt werden. Dies vereinfacht die Bereitstellung und Wartung und ermöglicht gleichzeitig eine Skalierung entsprechend dem Wachstum Ihres Netzwerks.
Erweitern Sie Ethernet über Twisted-Pair- oder Koaxialkabel
In dieser Anwendung für Firmengelände werden bis zu 18 Managed Ethernet Extender im MCR1900 Medienkonverter Chassis installiert. Der 19. Slot im Chassis ist mit dem MCR-MGT Managementmodul belegt. Alle Ethernet Extender im Chassis werden durch SNMP, Telnet oder eine Internetbrowser-Schnittstelle verwaltet. Durch die Zusammenlegung der Ethernet-Erweiterung in einem Gestell können verschiedene Verknüpfungsarten in einer Verteilschrankplattform montiert werden. Dies erleichtert die Bereitstellung wie auch die Wartung und stellt ebenso ein anpassbares Mittel dar, um Ihr Netzwerk nach Bedarf weiterzuentwickeln. Entfernungen bis zu 3 km können über Twisted-Pair Cat 5.6 oder 7 Kabel erreicht werden. Sie können die Installation auch zusammen mit Ethernet zu LWL Medienkonvertermodulen vornehmen und die Ethernet-Verbindung über LWL für eine größere Entfernung erweitern.
Managed Ethernet über LWL Links
Verwalten Sie Ihre Multimode zu Single Mode oder Multimode zu Multimode Links mit einem MCR200 Chassis, in dem sich ein Medienkonverter und ein Managementmodul befindet. Ideal für die Nutzung in verwalteten Netzwerken mit LWL Anwendungen geringer Dichte wird dieser managed Medienkonverter über einen LWL Link an einen entfernten Medienkonverter angeschlossen. Der Kupfer- oder LWL Link am managed, Stand-Alone Gerät kann Netzwerk-Management-Tools wie z.B. SNMP entscheidende Informationen sowie Statusmeldungen bereitstellen.
High Density LWL-Verteilung ausgehend vom UTP Switch Equipment im Firmenhauptsitz
Bei dieser Enterprise-Campus-Anwendung werden bis zu 18 Fast-Ethernet-zu-LWL-Medienkonverter CM-100 von Perle im Medienkonverter-Chassis MCR1900 installiert. Der 19 Slot im Chassis ist mit dem Verwaltungsmodul MCR-MGT bestückt. Alle Medienkonverter im Chassis werden über SNMP, Telnet oder eine andere Internetbrowser-Schnittstelle verwaltet. Ein LWL-fähiger Remote Ethernet Switch ist direkt mit dem zentralen Chassis MCR1900 verbunden. Ein Stand-Alone-Medienkonverter wandelt die LWL-zu-Ethernet- in eine LWL-zu-Desktop-Anwendung um. Ein weiterer LWL -Medienkonverter ist mit einem Remote Office Ethernet Switch verbunden. In jedem Fall kann Multimode- ebenso wie Singlemode-LWL genutzt werden. LWL-Links lassen sich durch Singlemode-LWL auf bis zu 120 km verlängern.
Enterprise Infrastruktur
Unternehmensinfrastruktur mit Glasfaser Schaffen Sie eine Glasfaserinfrastruktur für Ihr Unternehmensnetzwerk, ohne dass Sie vorhandene kupferbasierte Einrichtungen komplett austauschen müssen.
