D-LAN-CAT.5-HC Überspannungsschutzgerät

CAT5/6/7 Blitz-/Überspannungsschutz für Datenleitungen

Schutz für Datenschnittstellen
Zuverlässige Übertragungsgeschwindigkeiten bis zu 1 Gbps
Schutzadapter für acht Signalwege über RJ45-Verbindung (einschließlich PoE+)
Geeignet für Hochgeschwindigkeitsdatennetze der Kategorie 6

Der D-LAN-CAT.5-HC ist ein Schutzadapter, der zum Schutz der LAN-Schnittstellen und des RJ45-Kabels in die Datenleitung eingefügt wird.

Überspannungsschutz für Informationstechnologie

Zuverlässige Daten sind unverzichtbar in der modernen Industrie. Die in LAN eingesetzten empfindlichen Systeme arbeiten mit hohen Frequenzen bei niedrigen Signalstufen und sind über einen weiten Bereich vernetzt. Überspannungen führen sehr schnell zu gravierenden Ausfällen und im schlimmsten Fall sogar zu Datenverlust. Datenleitungs-Überspannungsschutzgeräte wurden speziell konzipiert, um Ihre Investitionen in kostspielige verdrahtete, drahtlose und PoE-Geräte zu schützen.

Schutz für Hochgeschwindigkeitsdaten

Wenn Sie effektiven Blitz-, Funkstörungs-, elektrostatischen Entladungs- und transienten Überspannungsschutz für Hochgeschwindigkeitsdatenübertragungen benötigen, bietet Ihnen das DT-LAN-CAT.5-HC universalen Schutz ohne Beeinträchtigung des Signals bei Netzwerkgeschwindigkeiten bis zu 1 Gbps.

Geeignet für folgende Umgebungen

100/1000/10G-Base-T
Power over Ethernet (PoE+) “Mode A” und “Mode B”
TOKEN Ring
ISDN
DS1

RJ45-Zwischenstecker mit separater Erdungsleitung und Erdanschlussrastfuß für Tragschienen NS 35 DIN.

Specifications

1 Year Return to Factory Warranty

Reach, RoHS and WEEE Compliant

HTSUS Number:

8535.40.0000

UNSPSC Code:

39121621

ECCN:

5A991

Ambient Conditions

Ambient temperature (operation)

-40°C ... 85°C

Ambient temperature (storage/transport)

-40°C ... 85°C

Degree of protection

IP20

Protective circuit

IEC test classification

Maximum continuous operating voltage U_C

± 5 V DC

Maximum continuous voltage U_C(line-line)

± 5 V DC (± 57 V DC/PoE+)

Rated current

≤ 1.5 A (25°C)

Operating effective current I_C at U_C

≤ 600 µA

Nominal discharge current In (8/20) µs (line-line)

350 A

Nominal discharge current In (8/20) µs (line-ground)

2 kA

Pulse discharge current I_imp (10/350) µs (line-earth)

1 kA

Total discharge current I_Total (8/20) µs

8 kA

Nominal pulse current Ian (10/700) µs (line-line)

≤ 25 A

Nominal pulse current Ian (10/700) µs (line-earth)

≤ 100 A

Output voltage limitation at 1 kV/µs (line-line) spike

≤ 25 V
≤ 90 V (PoE)

Output voltage limitation at 1 kV/µs (line-earth) spike

≤ 750 V

Residual voltage at In (conductor-conductor)

≤ 35 V
≤ 110 V (PoE)

Residual voltage at In (conductor-ground)

≤ 35 V
≤ 850 V (PoE)

Voltage protection level Up (line-line)

≤ 20 V (B2 - 1 kV/25 A)
≤ 90 V (B2 - 1 kV/25 A - PoE)
≤ 35 V (C1-700 V/350 A)
≤ 110 V (C1-700 V/350 A-PoE)

Voltage protection level Up (core-ground)

≤ 700 V (B2 - 4 kV/100 A)
≤ 850 V (C2 - 4 kV/2 kA)

Response time tA (line-line)

≤ 1 ns

Response time tA (line-earth)

≤ 100 ns

Input attenuation aE, sym.

≤ 0.5 dB (100 MHz/100 Ω)
≤ 1 dB (100 MHz/100 Ω/Link Class E)

Near-end crosstalk attenuation

typ. 63 dB (1 MHz/100 Ω/Link Class E)
typ. 43 dB (16 MHz/100 Ω/Link Class E)
typ. 30 dB (100 MHz/100 Ω/Link Class E)
> 40 dB (100 MHz/100 Ω)

Cut-off frequency fg (3 dB), sym. in 100 Ohm system

> 250 MHz

Capacity (core-core)

typ. 15 pF (f= 1 MHz / VR= 0 V)

Capacity (core-earth)

typ. 5 pF (f= 1 MHz / VR= 0 V)

Impulse durability (conductor-conductor)

B2 - 1 kV / 100 A
C2-4 kV / 2 kA
D1 - 1kA

Impulse durability (conductor-ground)

B2 - 4 kV/100 A
C2 - 4 kV/2 kA
D1 - 1 kA

General

Color

gray/black

Housing material

PC+ABS

Flammability rating according to UL94

V-0

Dimensions

Height

109.8 mm

Width

28 mm

Depth

76.3 mm

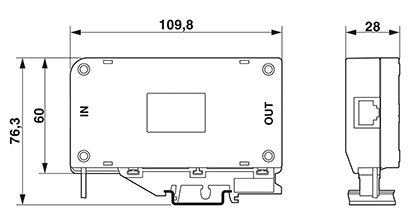

SURGE PROTECTOR

Standards and Regulations

Standards / specifications

VDE 0110-1 / IEC 60664
IEC 61643-21/A1 2008
EN 61643-21/A1 2009
IEC 61643-21 2000
GB/T 18802.21 2004

Environmental Product Compliance

China RoHS

Environmentally friendly use period: unlimited = EFUP-e

Approvals

UL Listed
EAC

Commercial data

Packing unit

Weight per piece

178.0 g (including packaging)

25.0 g (excluding packaging)

Country of origin

Data Line Surge Protector Application Diagram

Circuit Diagram

Protection Against Surge Voltage

LAN systems are safely protected against surge voltage by CAT6 Surge Protectors. Due to the high bandwidth of the surge protectors, the transmission signal is not influenced. All signal wires and the ground conductor must be connected to the surge protector according to the connection scheme. Any DIN rail should be grounded.
protection against surge voltage
